WTGCNC-M70-NET

WTGCNC‑M70‑NET三菱机床采集网关，适配三菱M70/M700网口数控系统，支持跨网段采集，MQTT、OPCUA协议对接，支持离线存储，可采集主轴、坐标、报警、产量等机床数据，适用于加工中心、慢走丝、电火花设备联网。

产品选型

WTGCNC-M70-NET 支持的数控系统

三菱机床网关，WTGCNC-M70-NET，主要应用于三菱网口系列数控系统的数据采集。

品牌	控制器型号	产品型号	备注
三菱	MITSUBISHI M50/520	WTGIOT-DI-NET	设备开关机、运行、报警状态
	MITSUBISHI M60/600 E60/68 C64	WTGIOT-DI-NET	设备开关机、运行、报警状态
	MITSUBISHI M70/700 C70/700	WTGCNC-M70-NET	全功能数据采集
	MITSUBISHI M700 (windows版本)	WTGCNC-M70-NET	全功能数据采集

特殊功能

WTGCNC-M70-NET 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据存储与推送；

典型组网应用

WTGCNC-M70-NET 支持两种典型组网应用

方式一

三菱机床采集网关，WTGCNC-M70-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

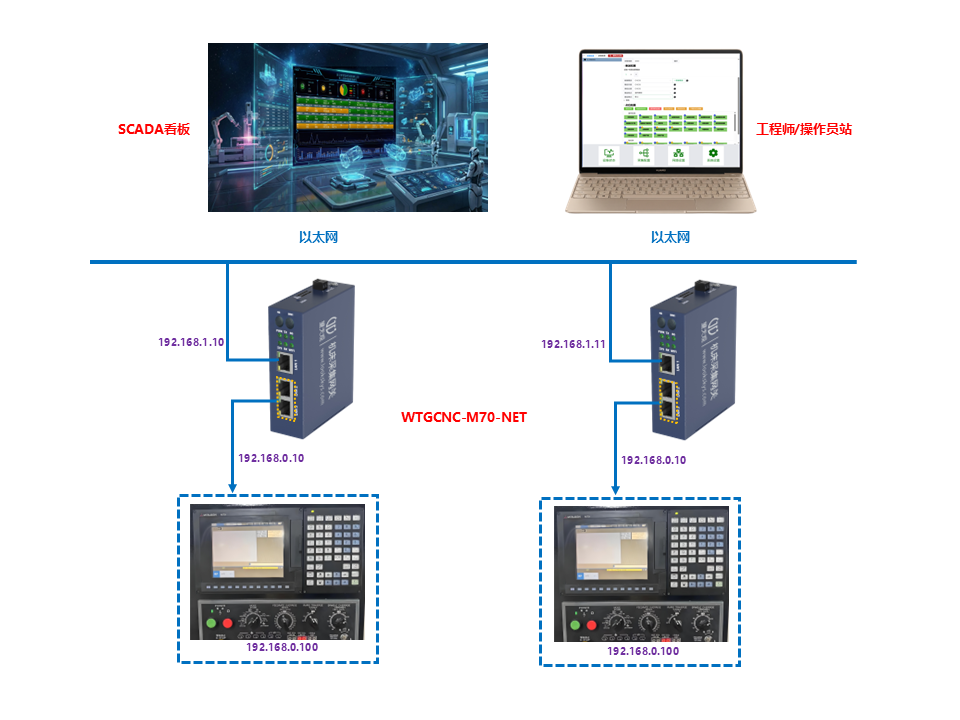

三菱M70机床采集网关现场应用案例

方式二

三菱机床采集网关，WTGCNC-M70-NET，网关需使用DNC程序下发功能（或TCS刀补下发，FMS柔性产线等组网方案），网关LAN2网络连接工厂网络和机床，网关LAN1网络不使用（保留默认IP，方便维护调试），见下图：

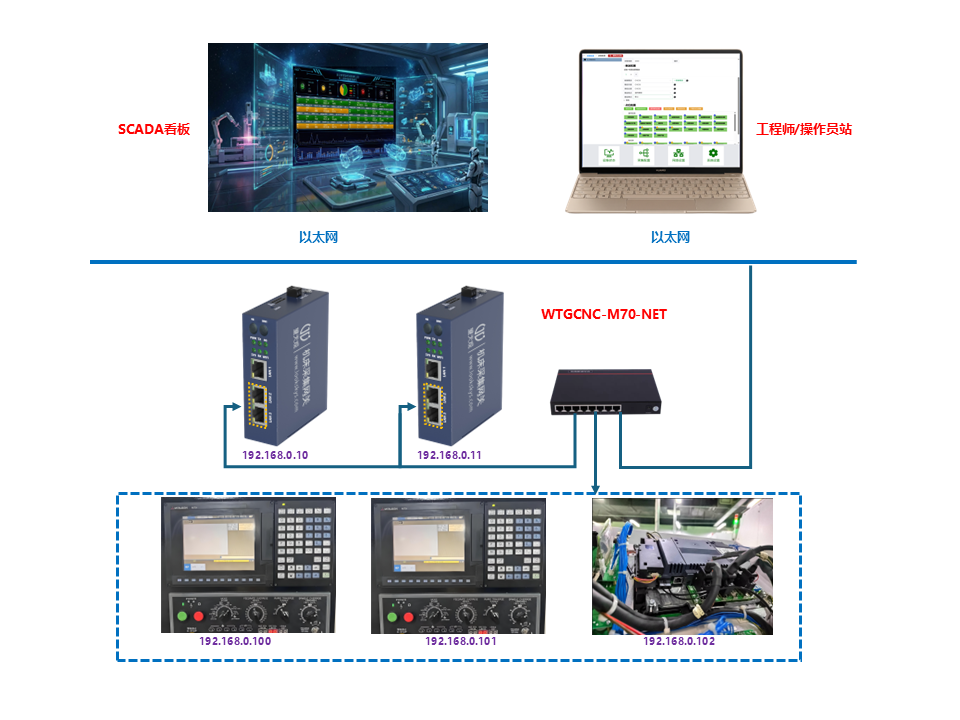

三菱M70机床采集网关工厂组网方法

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

三菱机床采集网关，WTGCNC-M70-NET，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

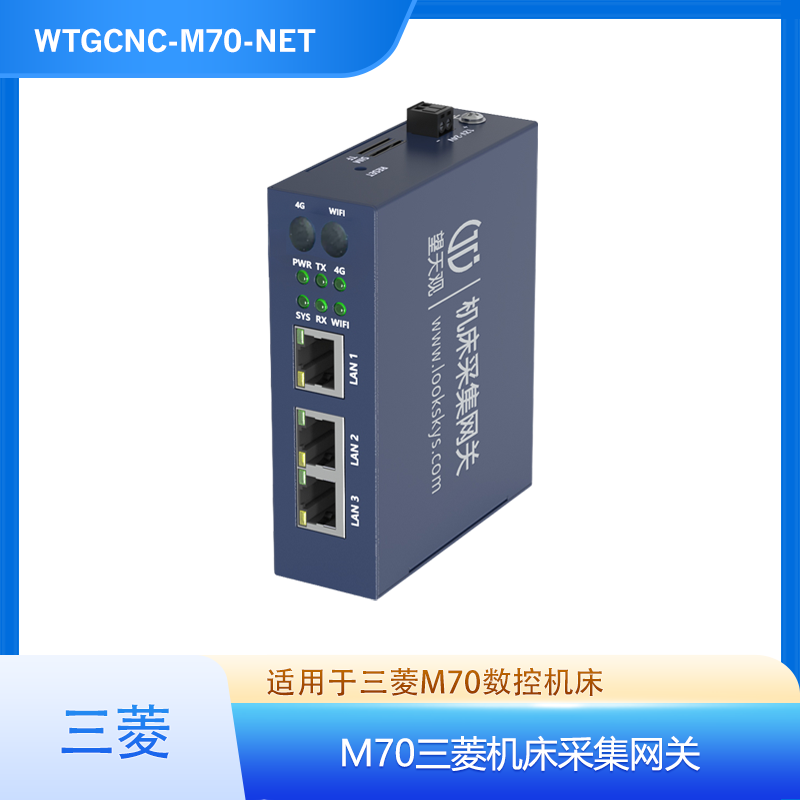

三菱M70机床采集网关

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置三菱机床采集网。

三菱机床采集网关使用方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-M70-NET 支持采集的数据点位

三菱机床网关，WTGCNC-M70-NET，主要应用于三菱数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

"datas": {

"主程序名称": "O22",

"主程序注释": "",

"主轴倍率": 100,

"主轴温度": 15,

"主轴负载": 0,

"主轴速度": 0,

"刀具号": "0",

"切割时间": 23624466,

"剩余距离X": 0,

"剩余距离Y": 0,

"剩余距离Z": 0,

"开机时间": 63862560,

"当前产量": 12586,

"当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

"当前执行行号": "0",

"当前程序名称": "O22",

"当前程序注释": "",

"总产量": 12586,

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": 0,

"机械坐标Y": 0,

"机械坐标Z": 0,

"模式": "Reference",

"目标产量": 0,

"相对坐标X": -100.863,

"相对坐标Y": 531.95,

"相对坐标Z": -610,

"程序状态": "RESET",

"系统信息": "型号:M70,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

"绝对坐标X": -100.863,

"绝对坐标Y": 531.95,

"绝对坐标Z": -610,

"设备逻辑状态": "2",

"设定主轴速度": 0,

"设定进给速度": 0,

"轴温度X": 11,

"轴温度Y": 11,

"轴温度Z": 18,

"轴负载X": 7,

"轴负载Y": 7,

"轴负载Z": 10,

"运行时间": 31112170,

"进给倍率": 0,

"进给速度": 0

"sn": "CNC01",

"time": 1765864916126

}

备注：

"设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"

产品名称

三菱机床采集网关

产品型号

WTGCNC-M70-NET

产品版本

以太网版本

联网方式可选

以太网/WIFI/4G/5G

电压/电流

+12V～24VDC/300mA

产品尺寸

100.0×82.0×30.0（长×宽×高：mm)

产品重量

100g

安装方式

导轨安装

LAN1接口类型

以太网网口（RJ45）

LAN1传输速度

10/100M自适应

LAN1通讯协议

MQTT/OPCUA

LAN1默认IP地址

192.168.1.230

LAN2接口类型

双端口交换机（RJ45）

LAN2传输速度

10/100M自适应

LAN2通讯协议

TCP/UDP/FOCAS协议

LAN2默认IP地址

192.168.0.230

LAN2支持设备

三菱网口数控系统

WEB浏览器访问

LAN1默认IP：192.168.1.230

工作温度

-20~85℃

工作湿度

95%非凝露

电磁兼容性认证

EMC 2014/30/EU

CE认证

是

WTGCNC-M70-NET 三菱机床采集网关详情页SEO正文

一、产品简介

WTGCNC-M70-NET三菱机床采集网关是专为三菱M70、M700、C70系列网口数控系统打造的工业级CNC数据采集设备，适配数控加工中心、慢走丝、电火花等三菱机加工设备的数据采集联网场景。设备采用以太网有线组网方案，支持工厂大规模机床统一联网、数据上云、SCADA对接、MES系统数据交互，是目前三菱M70数控系统最稳定、兼容性最强的专用采集网关之一。

本设备支持同网段、跨网段采集双重模式，无需修改机床程序、无需拆机改装，即插即用。支持自定义采集点位、批量导入点位、Excel模板导入配置，适配工厂个性化数据采集需求，大幅降低设备数字化改造成本。

二、适配数控系统（兼容性）

WTGCNC-M70-NET精准适配三菱高端网口数控系统，可实现全功能数据采集，覆盖主流加工设备型号：

三菱 M70 / M700 / C70 / C700（全功能采集）
三菱 M700 Windows版本系统（全功能采集）
适配加工中心、慢走丝、电火花等三菱数控设备

低版本三菱M50、M60、E60系列可搭配对应IoT网关实现设备状态采集，M70系列专属本型号网关实现完整参数采集。

三、核心功能优势

WTGCNC-M70-NET机床采集网关集成多项工业级实用功能，适配工厂数字化、智能制造、车间MES/SCADA系统对接：

双网段采集能力：支持机床与服务器同网段、跨网段采集，解决工厂网络规划复杂、多网段隔离采集难题
灵活点位配置：支持自定义点位、一键批量添加、Excel导入导出，适配不同机床、不同工艺采集需求
双协议数据推送：标准支持 MQTT、OPCUA 工业协议，无缝对接MES、SCADA、工业云平台、第三方物联网系统
离线缓存续传：支持离线数据存储，网络恢复后自动补传数据，杜绝断网丢数
自定义采集策略：采集频率、MQTT主题、推送格式支持脚本自定义，适配项目定制化对接
设备诊断运维：自带网络诊断、运行日志查询、设备状态监控，方便现场调试与后期运维
网页可视化配置：无需安装软件，浏览器登录网关IP即可完成全部参数配置，操作简单高效

四、采集数据点位（全覆盖）

WTGCNC-M70-NET可采集三菱M70机床全维度生产数据，覆盖设备状态、加工参数、产量、坐标、报警、负载温度等核心数据：

设备状态：运行、待机、报警、离线状态识别
程序数据：主程序名、程序注释、当前程序段、执行行号
主轴参数：主轴转速、主轴倍率、主轴负载、主轴温度
轴参数：XYZ绝对坐标、相对坐标、机械坐标、轴负载、轴温度、剩余加工距离
生产数据：开机时长、运行时长、切割加工时间、当前产量、总产量
加工参数：进给速度、进给倍率、设定转速、加工模式
故障数据：报警号、报警类型、报警详情，快速定位设备故障

所有数据以标准JSON格式输出，结构化程度高，便于系统解析、统计分析、看板展示。

五、组网方案（两种标准现场方案）

方案一：双网卡隔离组网（推荐常规采集）

网关LAN1接入工厂办公/服务器网段，LAN2/LAN3接入机床设备网段，实现机床与上层系统网络隔离，安全稳定，适合大批量机床统一采集联网。

方案二：单网段融合组网（支持DNC程序下发）

LAN2统一接入工厂内网，机床与服务器同网段，可兼容DNC程序下发、刀补下发、FMS柔性产线配套使用，满足高端车间智能化改造需求。

六、安装与配置参数

设备支持标准工业导轨安装，适配机柜部署，宽电压DC12–24V供电，适配工厂复杂供电环境，支持RESET一键恢复出厂、TF卡扩容存储，稳定性强、抗干扰、耐高低温。

默认IP配置：

LAN1（配置口）：192.168.1.230
LAN2/LAN3（机床采集口）：192.168.0.230

工程师通过浏览器登录网关IP即可完成全部配置，上手简单、部署快速、无需专业编程。

七、产品硬件参数

设备采用工业级硬件设计，10/100M自适应网口，TCP/UDP/FOCAS机床协议底层兼容，支持MQTT/OPCUA上层对接，工作温度-20℃~85℃，支持高湿环境长期稳定运行，通过CE、EMC工业电磁兼容认证，完全适配工业车间恶劣工况。

八、应用场景

广泛应用于三菱M70机床数据采集、加工中心联网、慢走丝设备监控、电火花设备数据上传、车间MES数据对接、SCADA看板数据展示、工厂设备数字化改造、数控机床联网上云等场景。
