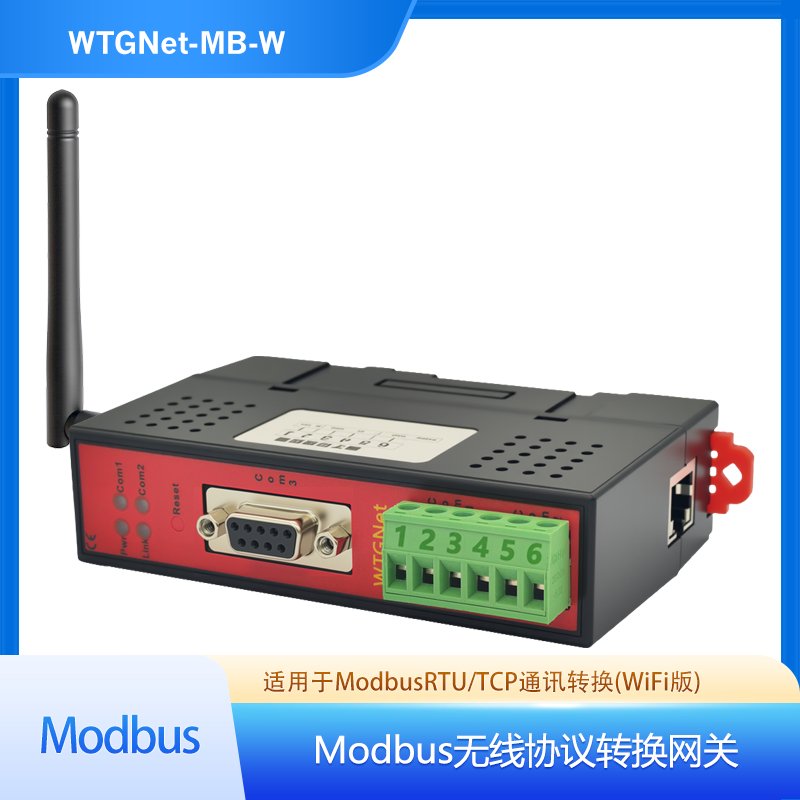

Modbus无线协议转换网关
Modbus无线协议转换网关
Modbus无线协议转换网关安装方法
Modbus无线协议转换网关WiFi天线
Modbus无线协议转换网关通讯方法
Modbus无线协议转换网关采集联网方法

WTGNet-MBT-W

WTGNet‑MBT-W 是 Modbus 专用协议转换网关，支持 Modbus RTU/ASCII 转 TCP，多主站通讯，适配施耐德 PLC、温控仪、变频器、智能电表，兼容组态王、MCGS、KepWare 等软件，WEB+WTGLink 工具配置，实现串口设备以太网联网采集。

标题： Modbus无线协议转换网关
型号： WTGNet-MBT-W
版本： 以太网版本
  • icon 支持和不直接支持无线的串口模块配合，实现无线通讯，和MQTT数据推送
  • icon 支持Modbus主站功能，支持ModbusRTU和ASCII协议
  • icon 支持Modbus从站功能，支持ModbusRTU和ASCII协议
  • icon 支持ModbusRTU协议和ModbusTCP通讯，支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）访问
  • icon 以太网集成ModbusTCP服务器，可以通过标准的Modbus协议直接和PLC通讯
01
 产品选型


WTGNet-MBT-W  支持的PLC型号

Modbus无线协议转换网关，WTGNet-MBT-W，主要应用于Modbus主站、从站设备采集专用。

设备名称

PLC类型

产品型号

备注

施耐德端子排接口（DIP）

Quantumn/Premium/TSX   Micro/Twdio/M200/M218

/M221/M241/M238/M251/M258/M340

WTGNet-MBT-W


Modbus设备

温控仪、变频器、温湿度测量仪、智能电表等

WTGNet-MBT-W



02
 特色功能

WTGNet-MB  支持Modbus设备以太网通讯，串口数据共享；MQTT数据推送

1)    支持多主站通讯，扩展口可以连触摸屏或其他主站；

2)    支持和不直接支持无线的串口模块配合，实现无线通讯，和MQTT数据推送

3)      同时支持WEB和参数工具进行参数设置和在线诊断；

4)      支持Modbus主站功能，支持ModbusRTU和ASCII协议；

5)      支持Modbus从站功能，支持ModbusRTU和ASCII协议；

6)      支持ModbusRTU协议和ModbusTCP通讯，支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）访问。

7)      以太网集成ModbusTCP服务器，可以通过标准的Modbus协议直接和PLC通讯；

8)      提供高级语言编程（如VB、VC、C#等）示例，方便与管理系统对接；


03
 典型应用


WTGNet-MBT-W  主要应用Modbus设备数据采集

Modbus无线协议转换网关，WTGNet-MBT-W，主要应用于ModbusRTU串口转以太网口通讯，即支持本地上位机通讯，又可实现工厂设备互联，PLC和触摸屏无需修改参数。

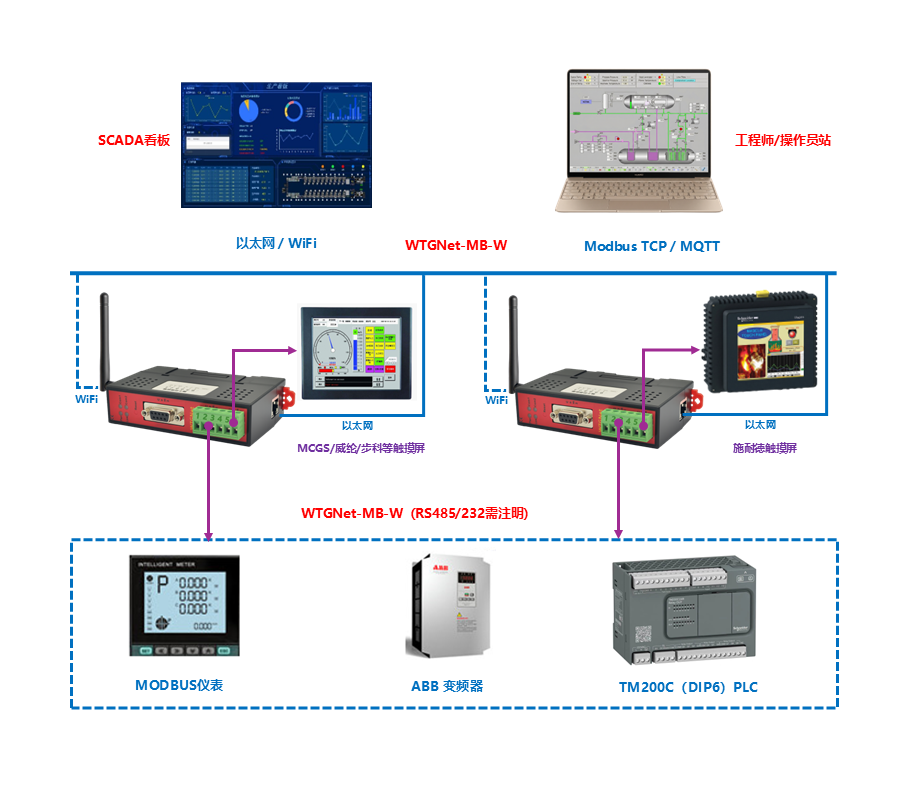

Modbus无线协议转换网关组网采集方法


04
 安装设置

建议下载“配置工具WTGLink”配置

用户将Modbus无线协议转换网关直接插在PLC的通讯口上即可；如果PLC的通讯口上原本插了触摸屏，可先将触摸屏拔下，待Modbus无线协议转换网关插好后，再将触摸屏插在Modbus无线协议转换网关的扩展口上。

Modbus无线协议转换网关连线方法

安装完成后，我们通过网线将电脑和Modbus无线协议转换网关连接起来，可以通过登录WEB网页或者使用参数设置工具WTGLink两种方式对Modbus无线协议转换网关的参数进行设置。

建议下载参数设置工具WTGLink进行现场调试，便于诊断、测试与PLC和触摸屏的通讯情况。



产品名称
Modbus协议转换网关
产品型号
WTGNet-MB
产品尺寸（L*W*H）
110*30*70mm
产品重量
100g
安装方式
35mm导轨安装
供电方式
PLC通讯口直接取电/外供DIP2
电压/电流
24VDC/100mA
Com1接口类型
DIP（RS485/232）
Com1传输速率
1200/2400/4800/9600/19200/38400/57600/115200BPS
Com1通讯协议
ModbusRTU/ASCII协议
Com1支持设备
PLC、仪表、变频器等标准Modbus设备
Com2接口类型
DIP（RS485/232）
Com2传输速率
1200/2400/4800/9600/19200/38400/57600/115200BPS
Com2通讯协议
ModbusRTU/ASCII协议
Com2支持设备
标准Modbus主机
Com3接口类型
DSUB9M （RS485）
Com3传输速率
1200/2400/4800/9600/19200/38400/57600/115200BPS
Com3通讯协议
ModbusRTU/ASCII协议
Com3支持设备
标准Modbus主机
以太网接口类型
RJ45
以太网传输速率
10/100M
以太网通讯协议
ModbusTCP/UDP服务器Server
以太网TCP连接数
16
组态软件
WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等
OPC软件
Kepware OPC、Matricon OPC
参数工具
WTGLink
WEB浏览器
默认IP：192.168.1.188
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
2014/30/EU
CE认证
是
