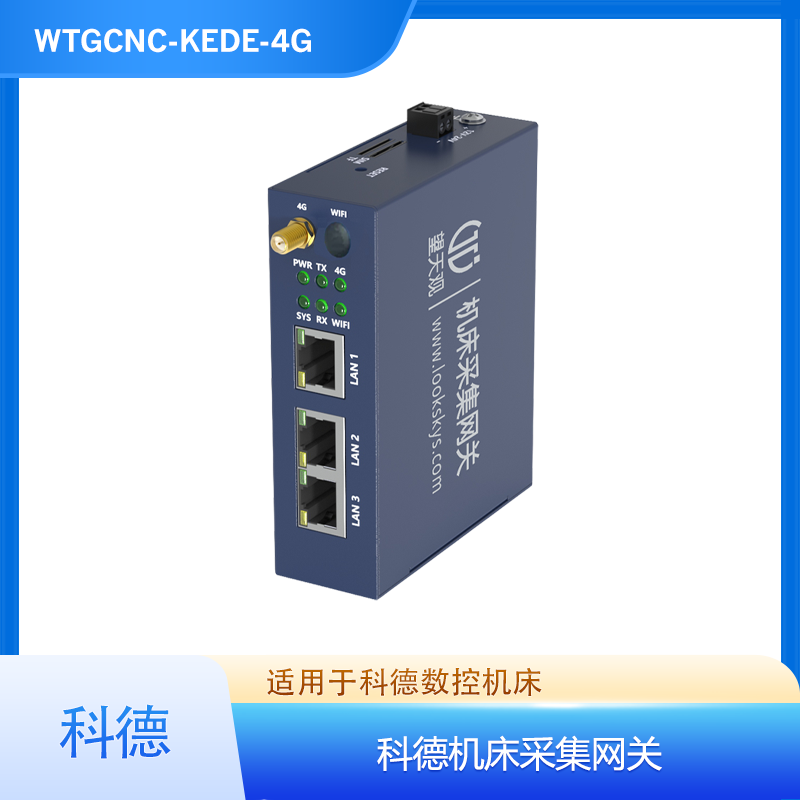

WTGCNC-Kede-4G（科德机床采集网关4G版）

WTGCNC-Kede-4G科德机床采集网关4G版，主要应用于科德数控GNC62系列高档数控系统的数据采集。网关支持双网卡+4G无线联网、同网段/跨网段采集，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。适用于科德五轴加工中心、车铣复合加工中心等高端数控机床的数据上云与远程监控。

产品选型

WTGCNC-Kede-4G 支持的数控系统

科德机床采集网关4G版，WTGCNC-Kede-4G，主要应用于科德数控GNC62系列高档数控系统的数据采集。

品牌	控制器型号	产品型号	代表机床型号
科德 Kede	GNC62系列数控系统	WTGCNC-Kede-4G	五轴立式加工中心、五轴卧式加工中心、车铣复合加工中心、龙门加工中心
科德 Kede	GNC60/GNC61系列	WTGCNC-Kede-4G	兼容采集，建议确认具体软件版本

补充：数据采集接口说明（数据采集需满足）

接口类型	说明	备注
RJ-45以太网接口	科德GNC62系统标配网口	支持TCP/IP协议Socket通信
KDSocket（选配）	科德系统数据采集接口	部分功能需开启KDSocket选配
软件版本要求	建议使用较新版本	具体版本要求请咨询技术支持

特殊功能

WTGCNC-Kede-4G 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持自定义添加、一键批量添加、Excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据本地存储与自动推送。

典型组网应用

WTGCNC-Kede-4G 支持两种典型组网应用

方式一

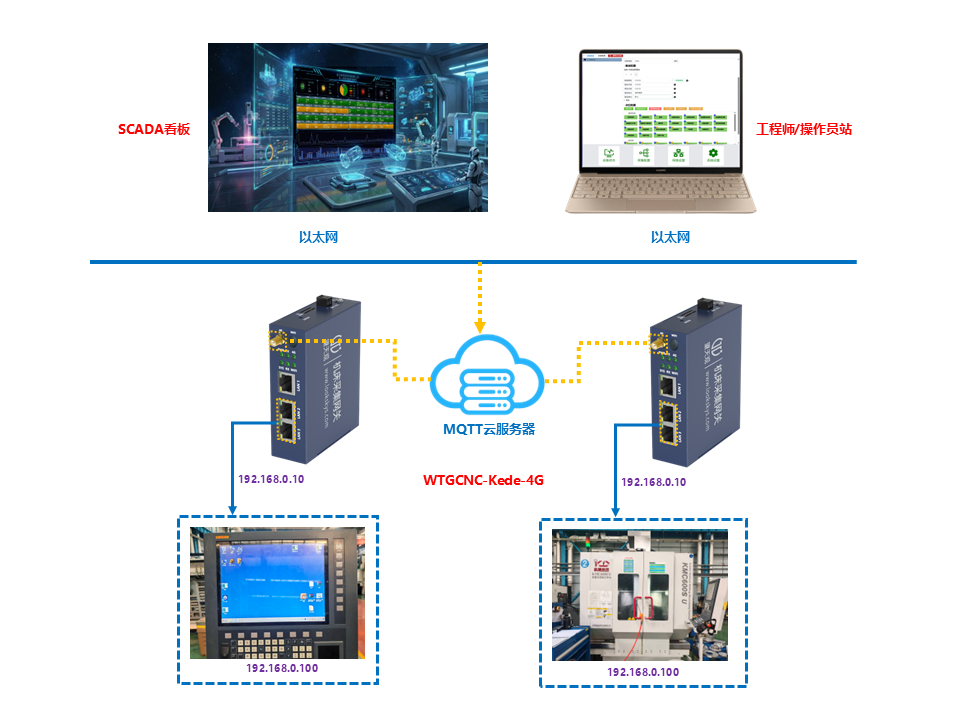

科德机床采集网关4G版，WTGCNC-Kede-4G，网关自身具备双网卡和4G无线模块，LAN1网络连接工厂网络，LAN2网络连接机床（科德GNC62系统网口），实现数据上云与远程监控，见下图：

WTGCNC-Kede-4G（科德机床采集网关）MDC采集方案拓扑图

方式二

科德机床采集网关4G版，WTGCNC-Kede-4G，网关需使用DNC程序下发功能（或TCS刀补下发，FMS柔性产线等组网方案），网关LAN2网络连接工厂网络和机床，网关LAN1网络不使用（保留默认IP，方便维护调试），见下图：

WTGCNC-Kede-4G（科德机床采集网关）DNC联网拓扑图

典型应用场景：本网关适用于科德五轴立式/卧式加工中心、车铣复合加工中心、龙门加工中心等高端数控机床的数据采集，广泛应用于航空航天、国防军工、能源、模具、汽车、医疗等领域的数字化车间改造与远程运维项目。

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

科德机床采集网关4G版，WTGCNC-Kede-4G，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-Kede-4G（科德机床采集网关）接线使用方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可访问和配置科德机床采集网关。

WTGCNC-Kede-4G（科德机床采集网关）组网配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

本产品已通过 EMC Level 3 抗干扰等级测试，支持与华为云 IoT、阿里云 IoT、ThingsBoard 等主流物联网平台直接对接，并提供标准 MQTT/OPC UA 接口文档，便于第三方系统集成。

支持采集的数据点位

WTGCNC-Kede-4G 支持采集的数据点位

科德机床采集网关4G版，WTGCNC-Kede-4G，主要应用于科德GNC62系统数控机床数据采集，网关推送的核心参数以及JSON数据格式如下：

{

"datas": {

"主程序名称": "O1000",

"主程序注释": "",

"主轴倍率": 100,

"主轴温度": 25,

"主轴负载": 0,

"主轴速度": 0,

"刀具号": "0",

"切割时间": 0,

"剩余距离X": 0,

"剩余距离Y": 0,

"剩余距离Z": 0,

"开机时间": 0,

"当前产量": 0,

"当前执行程序块": "",

"当前执行行号": "0",

"当前程序名称": "O1000",

"当前程序注释": "",

"总产量": 0,

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": 0,

"机械坐标Y": 0,

"机械坐标Z": 0,

"模式": "AUTO",

"目标产量": 0,

"相对坐标X": 0,

"相对坐标Y": 0,

"相对坐标Z": 0,

"程序状态": "RUN",

"系统信息": "KEDE GNC62,类型:M,最大轴数:32,当前轴数:5,版本:1.0,序列号:XXXX,主轴数:1,轴名称:[X Y Z A C]",

"绝对坐标X": 0,

"绝对坐标Y": 0,

"绝对坐标Z": 0,

"设备逻辑状态": "2",

"设定主轴速度": 0,

"设定进给速度": 0,

"轴温度X": 0,

"轴温度Y": 0,

"轴温度Z": 0,

"轴负载X": 0,

"轴负载Y": 0,

"轴负载Z": 0,

"运行时间": 0,

"进给倍率": 0,

"进给速度": 0

"sn": "KEDE01",

"time": 1765864916126

}

备注："设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"；科德GNC62系统采集需通过RJ-45以太网接口通信，部分功能需开启KDSocket（选配）数据采集接口；具体可采集点位以科德系统开放的接口及实际配置为准。

常见问题

WTGCNC-Kede-4G 常见问题解答

Q1：WTGCNC-Kede-4G 支持哪些科德数控系统？

A：支持科德 GNC62 系列高档数控系统。GNC62 是科德数控的旗舰级系统，广泛应用于五轴立式/卧式加工中心、车铣复合加工中心、龙门加工中心等机型。GNC60/GNC61 系列兼容采集，建议确认具体软件版本。

Q2：科德 GNC62 系统采集数据需要满足什么条件？

A：科德 GNC62 系统支持通过 RJ-45 以太网接口进行数据通信，网关需通过网口连接科德系统。部分功能可能需要开启系统的 KDSocket（选配）数据采集接口，具体版本要求请咨询技术支持。

Q3：WTGCNC-Kede-4G 支持哪些典型组网方式？

A：支持两种组网：方式一为普通数据采集组网（LAN1 连工厂网络，LAN2 连机床）；方式二为 DNC 程序下发 / TCS 刀补下发 / FMS 柔性产线组网（LAN2 同时连工厂网络和机床，LAN1 保留默认 IP 便于维护调试）。

Q4：WTGCNC-Kede-4G 支持同网段和跨网段采集吗？

A：支持。网关既支持与机床同网段采集，也支持与机床跨网段采集。

Q5：WTGCNC-Kede-4G 支持哪些数据推送协议？

A：支持 MQTT 和 OPCUA 协议进行数据对接，MQTT 主题可自定义，推送格式可通过脚本自定义。同时支持断点续传和离线数据存储。

Q6：WTGCNC-Kede-4G 默认IP地址是多少？

A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGCNC-Kede-4G 采集哪些数据点位？

A：支持采集主程序名称/注释、主轴倍率/温度/负载/速度、刀具号、切割时间、剩余距离 X/Y/Z、开机时间、当前产量、当前执行程序块、当前执行行号、当前程序名称/注释、总产量、报警信息/号/类型、机械坐标 X/Y/Z、模式、目标产量、相对坐标 X/Y/Z、程序状态、系统信息、绝对坐标 X/Y/Z、设备逻辑状态、设定主轴速度/进给速度、轴温度 X/Y/Z、轴负载 X/Y/Z、运行时间、进给倍率、进给速度等。

Q8：WTGCNC-Kede-4G 硬件支持哪些功能？

A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

产品选型对比

WTGCNC-Kede 科德机床网关联网方式对比

对比项	WTGCNC-Kede-NET	WTGCNC-Kede-W	WTGCNC-Kede-4G	WTGCNC-Kede-W4
适用系统	科德 GNC62/GNC60/GNC61 系列网口数控系统	科德 GNC62/GNC60/GNC61 系列网口数控系统	科德 GNC62/GNC60/GNC61 系列网口数控系统	科德 GNC62/GNC60/GNC61 系列网口数控系统
联网方式	双网卡有线以太网	双网卡 + WiFi 无线网卡	双网卡 + 4G 无线模块	双网卡 + WiFi + 4G 双无线
数据推送	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA	MQTT/OPCUA
离线存储	内置，支持TF卡扩展	内置，支持TF卡扩展	内置，支持TF卡扩展	内置，支持TF卡扩展
部署方式	导轨安装，即插即用	导轨安装，即插即用	导轨安装，即插即用	导轨安装，即插即用
适用场景	有线组网、DNC 联网、FMS 柔性产线	不便布线的车间、WiFi 覆盖场景	远程机床联网、无有线无 WiFi 场景	链路冗余要求高、WiFi 与 4G 互为备份场景
