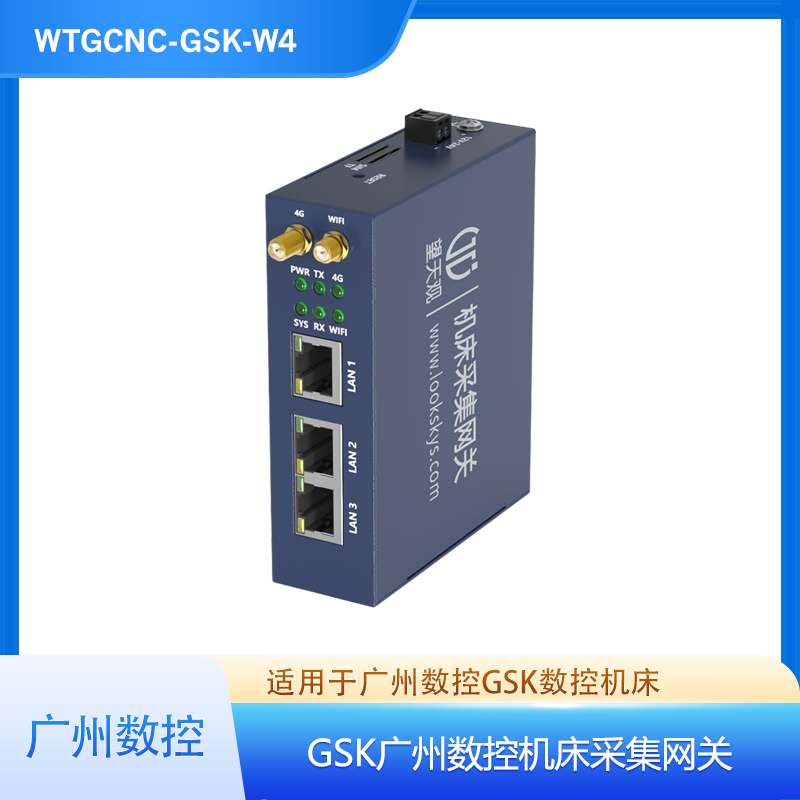

WTGCNC-GSK-W4（GSK广州数控机床采集网关WiFi+4G）

GSK广州数控机床采集网关WiFi+4G，WTGCNC-GSK-W4，主要支持GSK广州数控GSK 980TD/980TDB、GSK 980TDi/980MDi/980TTi、GSK 25i/25Ti/27i、GSK 988MA/988TD/988TA、GSK 980TB3i/980TC3/980TB3i等网口系列数控系统的数据采集；W4版本主要适用于无线4G和WiFi网络组网方案，数据上云服务等。

产品选型

WTGCNC-GSK-W4 支持的数控系统

GSK广州数控机床网关（WiFi+4G）版，WTGCNC-GSK-W4，主要应用于GSK广州数控网口系列数控系统的数据采集。

品牌	控制器型号	产品型号	备注
广州数控	GSK 980TD/980TDB	WTGIOT-DI-W4	设备开关机、运行、报警状态
	GSK 980TDi/980MDi/980TTi	WTGCNC-GSK-W4	全功能数据采集
	GSK 25i/25Ti/27i	WTGCNC-GSK-W4	全功能数据采集
	GSK 988MA/988TD/988TA	WTGCNC-GSK-W4	全功能数据采集
	GSK 980TB3i/980TC3/980TB3i	WTGCNC-GSK-W4	全功能数据采集

特殊功能

WTGCNC-GSK-W4 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与机床同网段采集，也支持与机床跨网段采集；

3) 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 持离线数据缓存，网络恢复后自动按离线主题推送；

典型组网应用

WTGCNC-GSK-W4 典型组网应用

方式一

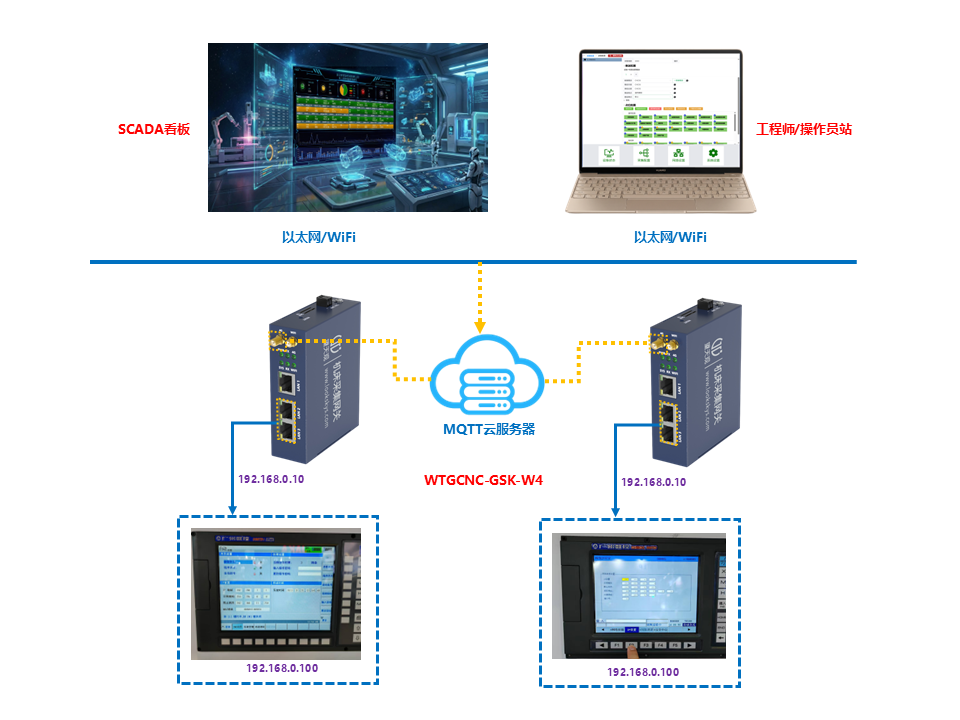

GSK广州数控机床网关WiFi+4G版，WTGCNC-GSK-W4，网关自身具备双网卡、无线WiFi网卡、4G无线网卡，网关通过4G网络MQTT推送数据到云服务，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

WTGCNC-GSK-W4（GSK广州数控机床采集网关WiFi+4G）联网拓扑示意图

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

GSK广州数控机床网关WiFi+4G，WTGCNC-GSK-W4，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-GSK-W4（GSK广州数控机床采集网关WiFi+4G）接线方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置GSK广州数控机床采集网关WiFi+4G版。

WTGCNC-GSK-W4（GSK广州数控机床采集网关WiFi+4G）配置方法

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

支持采集的数据点位

WTGCNC-GSK-W4 支持采集的数据点位

GSK广州数控机床网关WiFi+4G，WTGCNC-GSK-W4，主要应用于GSK广州数控数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

"datas": {

"主程序名称": "5014",

"主轴倍率": 100,

"主轴速度": 0,

"刀具号": "9",

"切割时间": 438,

"剩余距离X": 0,

"剩余距离Y": 0,

"剩余距离Z": 0,

"开机时间": 1785416439,

"当前产量": 312,

"当前执行行号": "0",

"当前程序名称": "5014",

"报警信息": "",

"报警号": "",

"报警类型": "",

"机械坐标X": -196.354,

"机械坐标Y": -151.87,

"机械坐标Z": 0,

"模式": "自动",

"相对坐标X": 0,

"相对坐标Y": 194.65,

"相对坐标Z": 0,

"程序状态": "复位",

"系统信息": "GSK988TA V2.114(XZCABAA)",

"绝对坐标X": 500,

"绝对坐标Y": 400,

"绝对坐标Z": 0,

"设备逻辑状态": "2",

"设定主轴速度": 180,

"设定进给速度": 100,

"运行时间": 618044,

"进给倍率": 100,

"进给速度": 0

"sn": "ZJK017",

"time": 1786008680563

}

备注：

"设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"

产品名称

GSK广州数控机床采集网关WiFi+4G

产品型号

WTGCNC-GSK-W4

产品版本

WiFi+4G

联网方式可选

以太网/WIFI/4G/5G

产品尺寸

100.0×82.0×30.0（长×宽×高：mm)

产品重量

100g

安装方式

导轨安装

电压/电流

+12V～24VDC/300mA

LAN1接口类型

以太网网口（RJ45）

LAN1传输速度

10/100M自适应

LAN1通讯协议

MQTT/OPCUA

LAN1默认IP地址

192.168.1.230

LAN2接口类型

双端口交换机（RJ45）

LAN2传输速度

10/100M自适应

LAN2通讯协议

TCP/UDP/FOCAS协议

LAN2默认IP地址

192.168.0.230

LAN2支持设备

GSK广州数控网口数控系统

WEB浏览器访问

LAN1默认IP：192.168.1.230

工作温度

-20~85℃

工作湿度

95%非凝露

电磁兼容性认证

EMC 2014/30/EU

CE认证

是

广州数控系统数采网口在哪儿？

广州数控系统的数采物理网口都在操作面板背面

广州数控系统支持数据采集的网口都在操作者面板背面，需打开后面盖板，便可以看到，同时后面的标签还可以查看到数控系统型号，软件版本等信息：

980TDi的数采网口编号是CN54

980TDi用CN54网口连接WTGCNC-GSK系列网关采集机床数据

988TA的数采网口编号是CN55

988TA用CN55网口连接WTGCNC-GSK系列网关采集机床数据

988TD的数采网口编号是CN55

988TD用CN55网口连接WTGCNC-GSK系列网关采集机床数据

广数数控系统IP地址如何配置？

广数数控系统数据采集时配置IP地址的方法

广数980TDi/MDi数控系统如何配置IP地址？

GSK广州数控980TDi、980MDi在数据采集项目时，配置IP地址方法：按机床上“设置”-“设置IP”后出现IP地址配置界面，见下图：

广州数控980TDi、980MDi数据采集IP地址配置方法

980TC3广州数控系统IP地址配置方法

广州数控980TC3数据采集IP地址配置方法

广数988TA数控系统如何配置IP地址？

广州数控988TA数控系统配置IP步骤：按机床上“设置”-“CNC设置”-“系统IP”后出现IP地址配置界面，见下图：

广州数控系统如何查看系统版本和软件版本？

广州数控系统查看系统版本和软件版本方法？

广州数控系统在数据采集时，需要确认其数控系统版本，针对老旧的系统还需要确认其软件版本，方法如下：

广州数控系统型号确认方法

1、直接通过操作者面板上，就可以看到，调研时完整抄写就可以了；

广州数控调研统计数控系统型号的方法

2、如果面板上没有写清楚，可以打开操作者面板，后面的标签上也会有；

广州数控系统型号和软件版本通过面板背面的标签识别的案例

3、在操作面板上通过按按钮查询版本信息和软件信息：系统-系统信息

广数988TA如何查看软件版本
