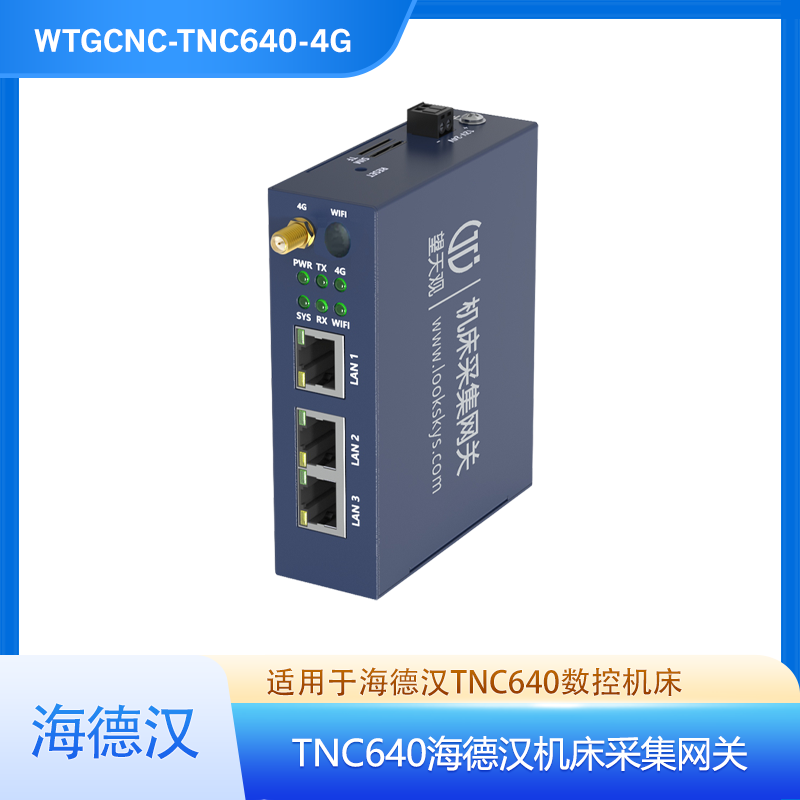

WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）
WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）
WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）电源
WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）天线
WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）物联网卡
WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）DNC联网拓扑图

WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）

海德汉TCN640机床采集网关4G版，WTGCNC-TNC640-4G，主要应用于海德汉TNC620、TNC640网口系列数控系统的数据采集；4G版本主要适用于4G网络组网方案，数据上云服务等。

标题： 海德汉TCN640机床采集网关4G版
型号： WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）
版本： 4G版本
  • icon 支持海德汉TNC620、TNC640网口系列数控系统采集
  • icon 既支持与机床同网段采集，也支持与机床跨网段采集
  • icon 机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加
  • icon 支持MQTT和OPCUA协议进行数据对接
  • icon 支持离线数据缓存，网络恢复后自动按离线主题推送
01
 产品选型


WTGCNC-TNC640-4G  支持的数控系统

海德汉TCN640机床采集网关4G版，WTGCNC-TNC640-4G，主要应用于海德汉TNC620、TNC640网口系列数控系统的数据采集。


品牌

控制器型号

产品型号

备注

海德汉

TNC320

WTGCNC-TNC530-4G全功能数据采集

TNC420

WTGCNC-TNC530-4G全功能数据采集

TNC530

WTGCNC-TNC530-4G

全功能数据采集

iTNC530 HSCI

WTGCNC-TNC530-4G全功能数据采集

TNC620

WTGCNC-TNC640-4G需付费开通18#DNC授权

TNC640

WTGCNC-TNC640-4G

需付费开通18#DNC授权



02
 特殊功能


WTGCNC-TNC640-4G 支持MQTT/OPCUA协议推送

1)     浏览器输入网关IP，即可对网关进行参数配置；

2)    既支持与机床同网段采集，也支持与机床跨网段采集；

3)       机床采集点位支持支持自定义添加、一键批量添加、excel表格导入添加；

4)       支持MQTT和OPCUA协议进行数据对接；

5)       支持MQTT主题自定义，推送格式可通过脚本自定义；

6)       采集频率支持自定义 ；

7)       支持日志查询；

8)       支持网络通讯诊断；

9)       支持离线数据缓存，网络恢复后自动按离线主题推送；


03
 典型组网应用


WTGCNC-TNC640-4G 典型组网应用

方式一

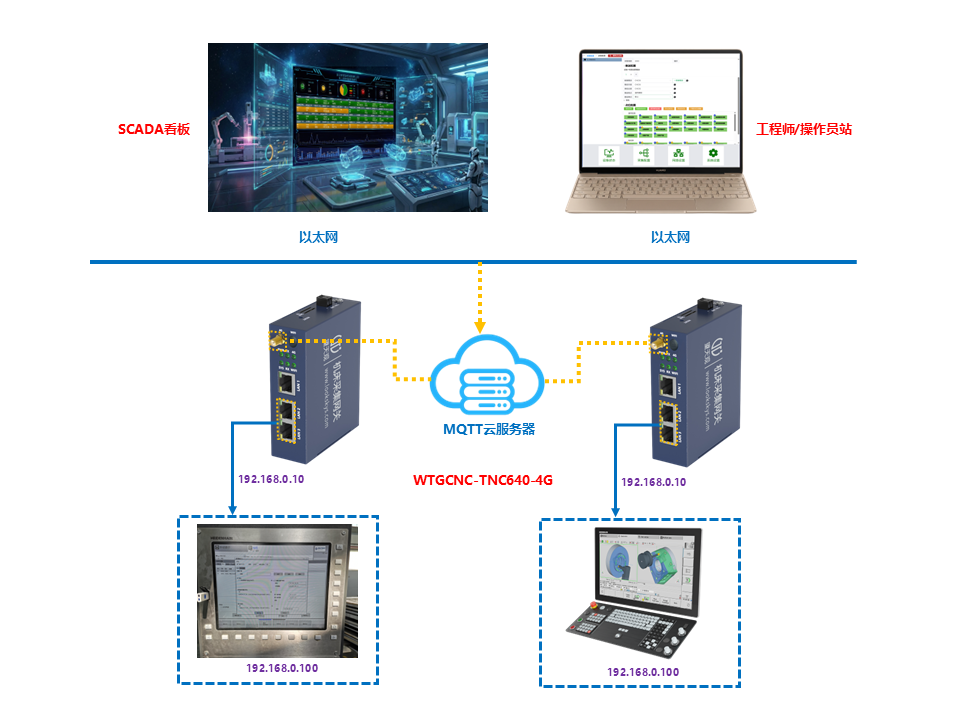

海德汉TCN640机床采集网关4G版，WTGCNC-TNC640-4G，网关自身具备双网卡、无线WiFi网卡、4G无线网卡，网关通过4G网络MQTT推送数据到云服务，LAN2网络连接机床（简化网络方案：所有网关LAN2和机床IP地址可设置统一固定的IP地址）见下图：

海德汉TCN640机床采集网关4G版DNC联网接线方案示意图


04
 安装设置


谷歌浏览器输入网关IP地址对网关进行配置

海德汉TNC640机床采集网关4G版，WTGCNC-TNC640-4G，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）安装接线方法

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可以访问和配置海德汉TNC640机床采集4G网关。

WTGCNC-TNC640-4G（海德汉TCN640机床采集网关4G版）网络接线方法示意图

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；


注意：修改网卡IP地址后，需重启网关。


05
 支持采集的数据点位


WTGCNC-TNC640-4G 支持采集的数据点位

海德汉TNC640机床采集4G网关，WTGCNC-TNC640-NET，主要应用于海德汉TNC620、TNC640系统版本的数控系统数据采集，网关推送的核心参数以及JSON数据格式如下：

{

  "datas": {

    "主程序名称": "O22",

    "主程序注释": "",

    "主轴倍率": 100,

    "主轴温度": 15,

    "主轴速度": 0,

    "刀具号": "0",

    "切割时间": 23624466,

    "剩余距离X": 0,

    "剩余距离Y": 0,

    "剩余距离Z": 0,

    "开机时间": 63862560,

    "当前产量": 12586,

    "当前执行程序块": "O0022(XR240EII-FK05)(10M+2M)\n(10M)\nG40G17G49G80\nG91G30Z0.0\nT1M06(DJ20)\nM01\nG00G90G58X12.Y-12.S1200M03\nG43Z20.H1T3\nM7\nG98G81Z-1.\u000f",

    "当前执行行号": "0",

    "当前程序名称": "O22",

    "当前程序注释": "",

    "总产量": 12586,

    "报警信息": "",

    "报警号": "",

    "报警类型": "",

    "机械坐标X": 0,

    "机械坐标Y": 0,

    "机械坐标Z": 0,

    "模式": "Reference",

    "目标产量": 0,

    "相对坐标X": -100.863,

    "相对坐标Y": 531.95,

    "相对坐标Z": -610,

    "程序状态": "RESET",

    "系统信息": "型号:TNC640,类型:M,最大轴数:32,当前轴数:3,版本:21.0,序列号:D4G3,主轴数:1,轴名称:[X Y Z]",

    "绝对坐标X": -100.863,

    "绝对坐标Y": 531.95,

    "绝对坐标Z": -610,

    "设备逻辑状态": "2",

    "设定主轴速度": 0,

    "设定进给速度": 0,

    "轴温度X": 11,

    "轴温度Y": 11,

    "轴温度Z": 18,

    "轴负载X": 7,

    "轴负载Y": 7,

    "轴负载Z": 10,

    "运行时间": 31112170,

    "进给倍率": 0,

    "进给速度": 0

  },

  "sn": "CNC01",

  "time": 1765864916126

}


备注：


 "设备逻辑状态": "1"="运行", "2"="待机", "3"="报警", "4"="离线"；上述点位中关于“程序名称”相关点位、“故障信息”相关点位，需开通海德汉第18#DNC参数才能采集；其它各轴负载、温度、产量信息需要设备厂家提供PLC点位地址表；进给、主轴相关参数PLC点位地址表需按机床单机找点，需我方人员调试配置。


产品名称
海德汉TCN640机床采集网关4G版
产品型号
WTGCNC-TNC640-4G
产品版本
4G版本
联网方式可选
以太网/WIFI/4G/5G
产品尺寸
100.0×82.0×30.0（长×宽×高：mm)
产品重量
100g
安装方式
导轨安装
电压/电流
+12V～24VDC/300mA
LAN1接口类型
以太网网口（RJ45）
LAN1传输速度
10/100M自适应
LAN1通讯协议
MQTT/OPCUA
LAN1默认IP地址
192.168.1.230
LAN2接口类型
双端口交换机（RJ45）
LAN2传输速度
10/100M自适应
LAN2通讯协议
TCP/UDP/FOCAS协议
LAN2默认IP地址
192.168.0.230
LAN2支持设备
应用于海德汉TNC620、TNC640网口系列
WEB浏览器访问
LAN1默认IP：192.168.1.230
工作温度
-20~85℃
工作湿度
95%非凝露
电磁兼容性认证
EMC 2014/30/EU
CE认证
是
