WTGPLC-MIT-NET

WTGPLC-MIT-NET三菱PLC采集网关，主要应用于三菱FX系列、Q系列、L系列、iQ-R系列PLC控制器的数据采集。网关支持双网卡、同网段/跨网段采集，支持MQTT/OPCUA协议推送、MQTT主题自定义、采集频率自定义、日志查询、网络通讯诊断及离线数据存储与推送。支持导轨安装，12V-24V宽电压输入。

产品选型

WTGPLC-MIT-NET 支持的PLC控制系统

三菱PLC采集网关以太网版，WTGPLC-MIT-NET，主要应用于三菱PLC控制器的数据采集，支持多种三菱PLC系列，广泛应用于工业自动化数据采集与远程监控场景。

品牌	控制器型号	产品型号	备注
三菱	FX系列(FX3U/FX3G/FX3GA/FX5U等)	WTGPLC-MIT-NET	FX系列串口PLC需额外加装WTGNet-FX系列协议转换网关
	Q系列(Q00/Q01/Q02/Q06UDV等)	WTGPLC-MIT-NET	Q系列串口PLC需额外加装WTGNet-Q系列协议转换网关；网口型CPU可直接使用网关
	L系列(L02/L06/L26等)	WTGPLC-MIT-NET	L系列串口PLC需额外加装WTGNet-L系列协议转换网关；网口型CPU可直接使用网关
	iQ-R系列(R00/R01/R02/R04/R08等)	WTGPLC-MIT-NET	iQ-R系列网口型CPU直接使用网关

特殊功能

WTGPLC-MIT-NET 支持MQTT/OPCUA协议推送

1) 浏览器输入网关IP，即可对网关进行参数配置；

2) 既支持与PLC同网段采集，也支持与PLC跨网段采集；

3) PLC采集点位支持自定义添加、一键批量添加、Excel表格导入添加；

4) 支持MQTT和OPCUA协议进行数据对接；

5) 支持MQTT主题自定义，推送格式可通过脚本自定义；

6) 采集频率支持自定义；

7) 支持日志查询；

8) 支持网络通讯诊断；

9) 支持离线数据本地存储与自动推送。

典型组网应用

WTGPLC-MIT-NET 典型组网应用

三菱PLC采集网关，WTGPLC-MIT-NET，网关自身具备双网卡，LAN1网络连接工厂网络，LAN2网络连接PLC，串口PLC加装WTGNet协议转换网关后可接入智能网关，实现数据上云与远程监控，见下图：

三菱PLC采集网关组网方案

典型应用场景：本网关已批量应用于汽车零部件产线的三菱Q系列PLC数据采集项目，单网关采集点位800~1200个，采集频率500ms，网络恢复后断点数据补传成功率100%；同时适用于环保设备数据对接、老旧机床联网改造、能源管理系统（EMS）数据采集等场景。

安装设置

谷歌浏览器输入网关IP地址对网关进行配置

三菱PLC采集网关以太网版，WTGPLC-MIT-NET，支持导轨安装，12V-24V宽电压输入，支持RESET一键复位出厂设置，支持TF卡内存扩展。

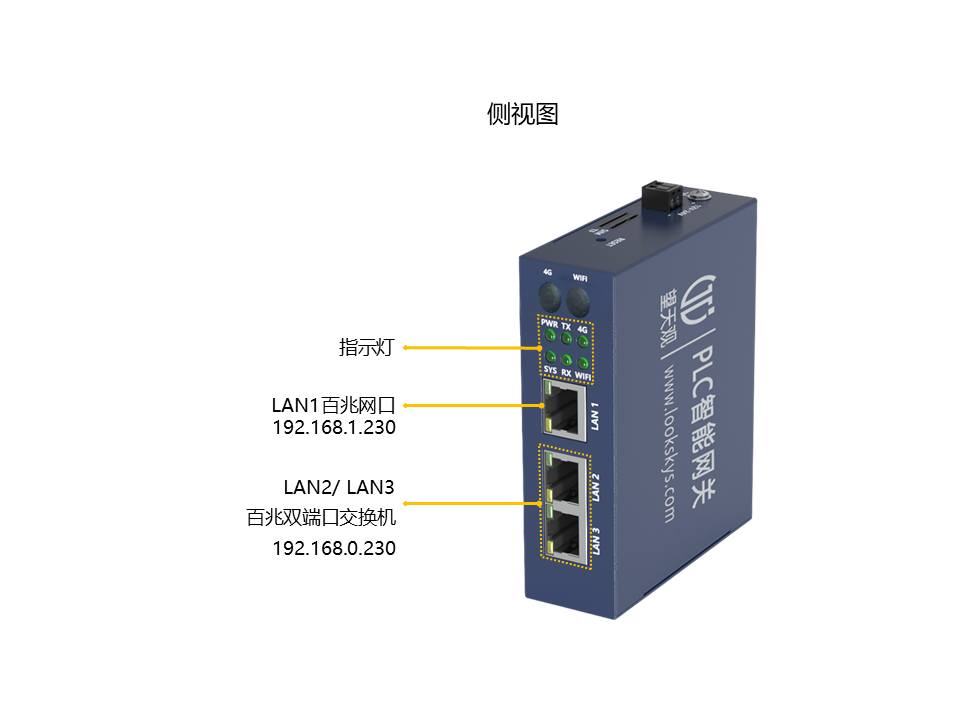

三菱PLC采集网关接口

笔记本连接网关LAN1，浏览器输入LAN1默认IP：192.168.1.230即可访问和配置三菱PLC采集网关。

三菱PLC采集网关IP地址

出厂默认IP地址

LAN1：192.168.1.230，对应网关配置的“网卡1”的IP地址；

LAN2：192.168.0.230，对应网关配置的“网卡2”的IP地址；

LAN3：192.168.0.230，对应网关配置的“网卡2”的IP地址；

注意：修改网卡IP地址后，需重启网关。

本产品已通过 EMC Level 3 抗干扰等级测试，支持与华为云 IoT、阿里云 IoT、ThingsBoard 等主流物联网平台直接对接，并提供标准 MQTT/OPC UA 接口文档，便于第三方系统集成。

MQTT数据样式

WTGPLC-MIT-NET网关 MQTT数据Json样式

三菱PLC采集网关以太网版，WTGPLC-MIT-NET，主要应用于三菱PLC控制器的数据采集，网关点位地址表支持Excel模板文件导入，字段名与数据格式支持自由定义，出厂默认JSON数据格式如下：

{

"datas": {

"D100": 0,

"D101": 0,

"D102": 0,

"D103": 0,

"D104": 0,

"D105": 0,

"D106": 0,

"D107": 0,

"M0": 0,

"M1": 0,

"M2": 0,

"M3": 0,

"M4": 0,

"M5": 0,

"M6": 0,

"M7": 0,

"X0": 0,

"X1": 0,

"X2": 0,

"Y0": 0,

"Y1": 0,

"Y2": 0,

"T0": 0,

"T1": 0,

"C0": 0,

"C1": 0,

"D200": 0,

"D201": 0,

"D202": 0,

"D203": 0,

"D300": 100,

"D301": 0,

"D302": 0,

"D303": 0,

"D304": 0,

"D305": 0,

"D306": 0,

"D307": 0,

"D308": 0,

"D309": 0,

"D310": 0,

"D311": 0,

"D312": 0

"sn": "PLC03",

"time": 1743401351970

}

常见问题

WTGPLC-MIT-NET 常见问题解答

Q1：WTGPLC-MIT-NET 支持哪些三菱PLC系列？

A：支持三菱 FX系列(FX3U/FX3G/FX3GA/FX5U等)、Q系列(Q00/Q01/Q02/Q06UDV等)、L系列(L02/L06/L26等)、iQ-R系列(R00/R01/R02/R04/R08等)。

Q2：三菱串口 PLC 需要额外配置什么？

A：FX系列串口PLC需额外加装 WTGNet-FX 系列协议转换网关后接入；Q系列串口PLC需加装 WTGNet-Q 系列协议转换网关；L系列串口PLC需加装 WTGNet-L 系列协议转换网关；网口型 CPU（如iQ-R、带以太网口的Q/L系列）可直接使用网关。

Q3：WTGPLC-MIT-NET 支持哪些数据对接协议？

A：支持 MQTT 和 OPC UA 两种主流物联网协议。MQTT 主题可自定义，推送格式支持脚本自定义；OPC UA 提供标准服务端接口，便于 SCADA、MES 等系统直接对接。

Q4：断网后数据会丢失吗？

A：不会。网关支持离线数据存储与推送，网络恢复后自动补传断点数据，保障数据完整性。同时支持 TF 卡内存扩展，满足长时间离线缓存需求。

Q5：如何添加 PLC 采集点位？

A：支持三种方式：自定义添加、一键批量添加、Excel 表格导入添加。字段名与数据格式可自由定义，便于与上位机系统字段对齐。

Q6：WTGPLC-MIT-NET 默认IP地址是多少？

A：LAN1 默认 IP 为 192.168.1.230，LAN2 默认 IP 为 192.168.0.230，LAN3 默认 IP 为 192.168.0.230。修改网卡 IP 后需重启网关。笔记本连接网关 LAN1，浏览器输入 192.168.1.230 即可访问配置。

Q7：WTGPLC-MIT-NET 与其他 WTGPLC-MIT 型号有什么区别？

A：WTGPLC-MIT-NET 为以太网版本；WTGPLC-MIT-W 为WiFi版本，增加WiFi无线，适合不便布线的室内场景；WTGPLC-MIT-4G 为4G版本，内置4G，适合分散/户外/移动设备远程上云；WTGPLC-MIT-W4 为WiFi+4G版本，WiFi+4G双无线，适合全无线/移动场景。

Q8：WTGPLC-MIT-NET 硬件支持哪些功能？

A：支持导轨安装，12V-24V 宽电压输入，支持 RESET 一键复位出厂设置，支持 TF 卡内存扩展。

产品选型对比

WTGPLC-MIT-NET 三菱PLC网关选型对比

对比项	WTGPLC-MIT-NET	WTGPLC-MIT-W	WTGPLC-MIT-4G	WTGPLC-MIT-W4
联网方式	以太网（双网卡）	WiFi + 以太网	4G + 以太网	WiFi + 4G
数据推送	MQTT/OPC UA	MQTT/OPC UA	MQTT/OPC UA	MQTT/OPC UA
离线存储	内置，TF卡扩展	内置，TF卡扩展	内置，TF卡扩展	内置，TF卡扩展
部署方式	导轨安装，即插即用	导轨安装，即插即用	导轨安装，即插即用	导轨安装，即插即用
适用场景	工厂有线局域网部署	不便布线的室内场景	分散/户外/移动设备远程上云	全无线/移动场景
