802Dsl/808D/810D/828D/840D/ONE西门子数控系统采集方法

WTG-IoT 工业数据采集平台支持西门子所有型号数控系的数据采集，支持读取“开机时间 关机时间 报警状态 报警号 报警信息 报警时长 设备状态 程序号 加工时间 产量 进给F 进给倍率 主轴转速S 主轴倍率 坐标值 主轴负载 各轴负载 当前刀具号”等重要参数信息。

西门子各类数控系统软件采集方法总结：

西门子802Dsl采集方法：网口在操作面板后面，连接机床X130网口，机床IP地址无法更改，需要加装WTGNet-NAT将IP地址转换为组网IP地址后软件私有协议采集；

西门子808D采集方法：网口在操作面板后面，连接机床X130网口，修改机床IP地址后，断大电重启机床后，可软件私有协议采集；

西门子810D采集方法：无网口，只有MP串口，加装WTGNet-S7MPI Pro模块后，连接模块的网口，可软件私有协议采集；

西门子828D采集方法：网口在操作面板后面，连接机床X130网口，修改机床IP地址后，断大电重启机床后，可软件私有协议采集；也支持opcua协议采集；

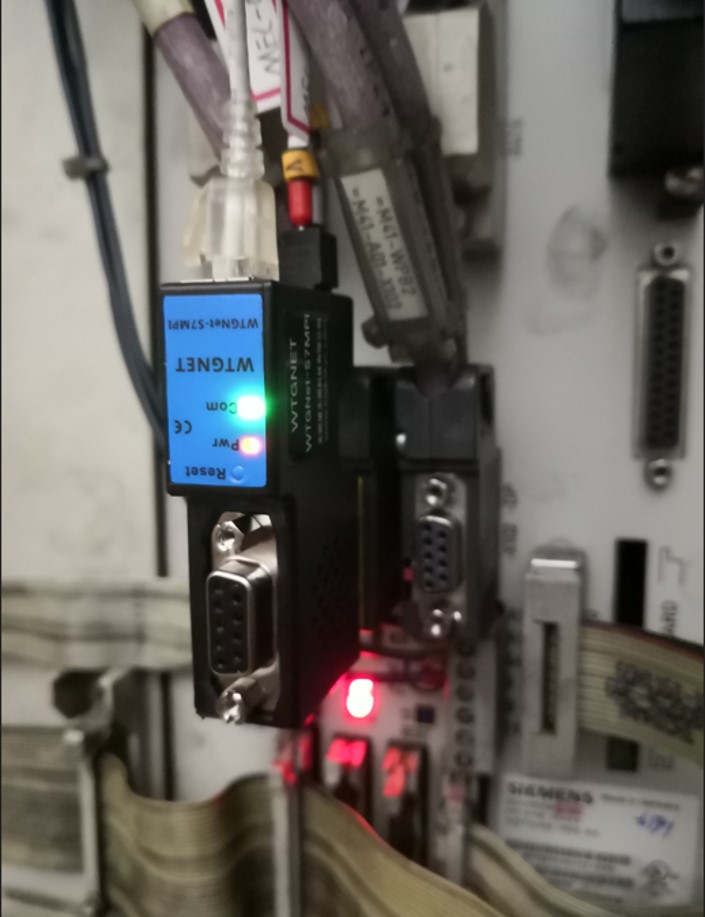

西门子840D PCU20采集方法：无网口，只有MP串口，加装WTGNet-S7MPI Pro模块后，连接模块的网口，可软件采集,如下图所示；

西门子840D PCU50（winXP、win7或者winNT）采集方法1：连接PCU网口，进入Windows系统内部，将DDE文件“840D本地驱动包V2.0.0 web版本 XP系统”拷贝到F盘（文件大小160 KB ）；  方法2：可在电气柜驱动器上加装WTGNet-S7MPI Pro模块后，连接模块的网口，可软件采集（没有方案稳定性好，机床屏幕可能卡死）；

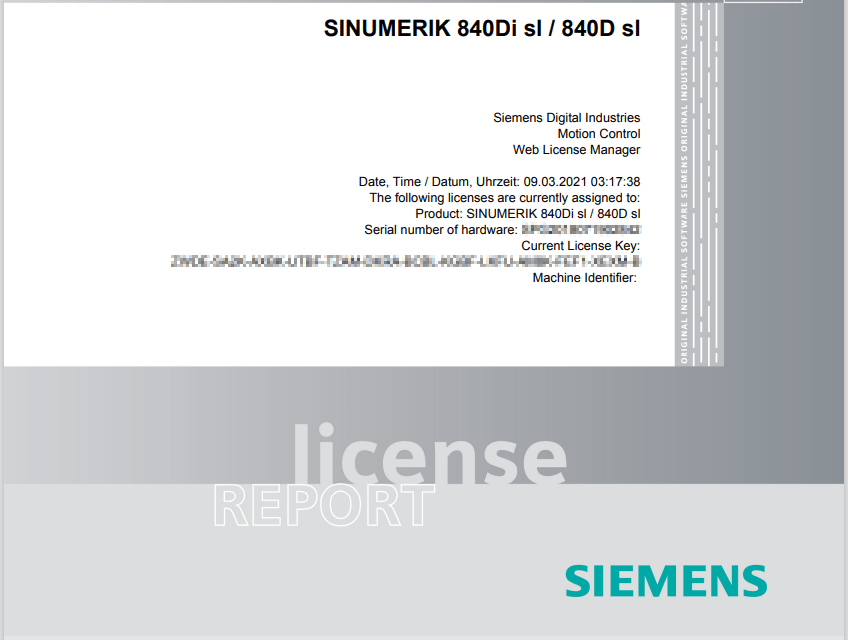

西门子840Dsl采集方法：网口在操作面板后面，连接机床X130网口，修改机床IP地址后，断大电重启机床后，可软件采集；我们软件支持私有协议直接采集，也支持官方OPCUA协议采集（我们也代理销售OPCUA授权），见下图：

西门子ONE采集方法：网口在操作面板后面，连接机床X130网口，修改机床IP地址后，断大电重启机床后，可软件私有协议采集；也支持opcua协议采集。
