Mitsubishi三菱M70/M80数控系统数据采集方法与IP地址参数设定

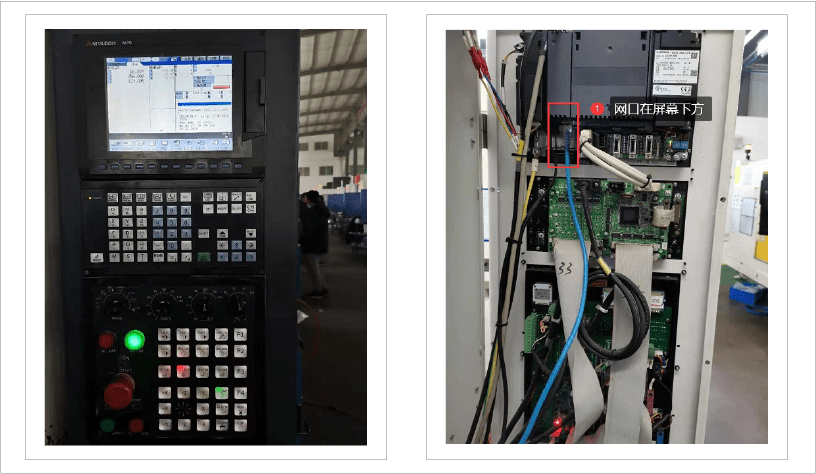

  1.         首先找到三菱M70控制器网口（控制面板后面）


     Mitsubishi三菱M70/M80数控系统数据采集方法与IP地址参数设定(图1)

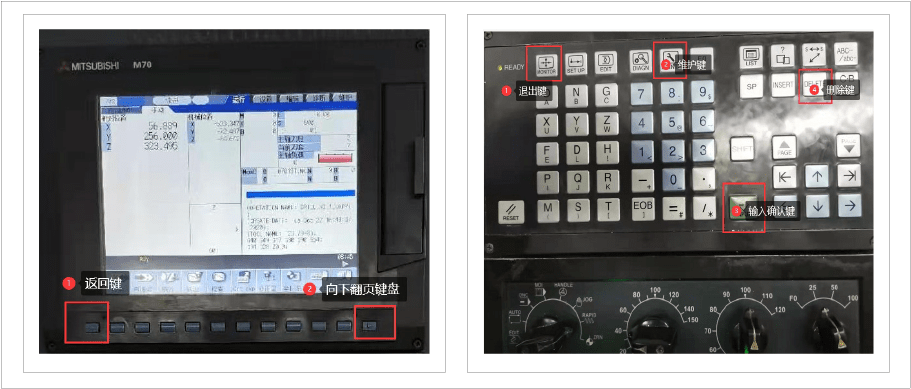

  1.         面板操作按钮介绍


Mitsubishi三菱M70/M80数控系统数据采集方法与IP地址参数设定(图2)

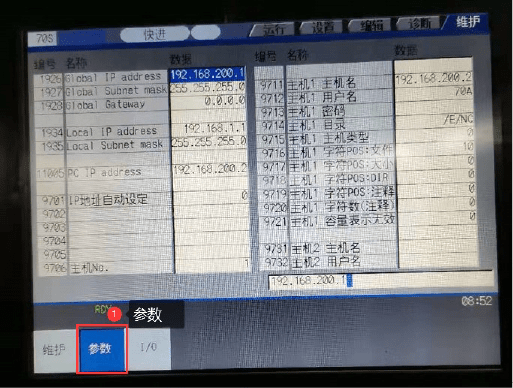

  1.         按MONITOR 退出键，点击MAINET键计入维护界面，点击向下翻页键，找到“参数”：


Mitsubishi三菱M70/M80数控系统数据采集方法与IP地址参数设定(图3)

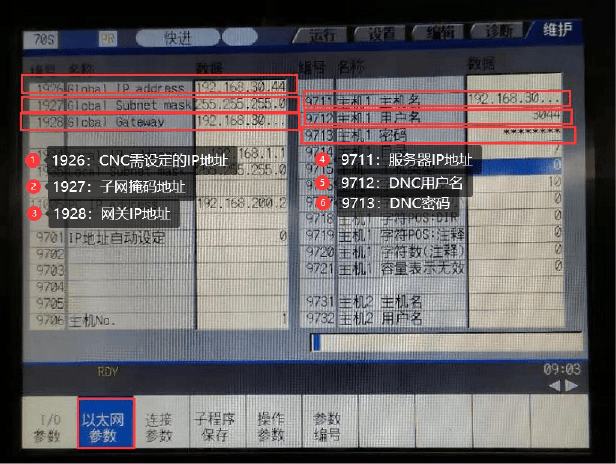

进入参数，找到“以太网参数”

Mitsubishi三菱M70/M80数控系统数据采集方法与IP地址参数设定(图4)


选中相应选项输入：
1926：CNC需要设定的IP地址；
1927：子网掩码（一般是255.255.255.0）；
1928：网关IP地址；
9711：服务器IP地址；
9712：DNC用户名（一般为IP地址后两位）
9713：DNC密码（一般为IP地址后两位）
输入完成后重新启动机床，IP地址生效。


    WTG-MDC软件配置：

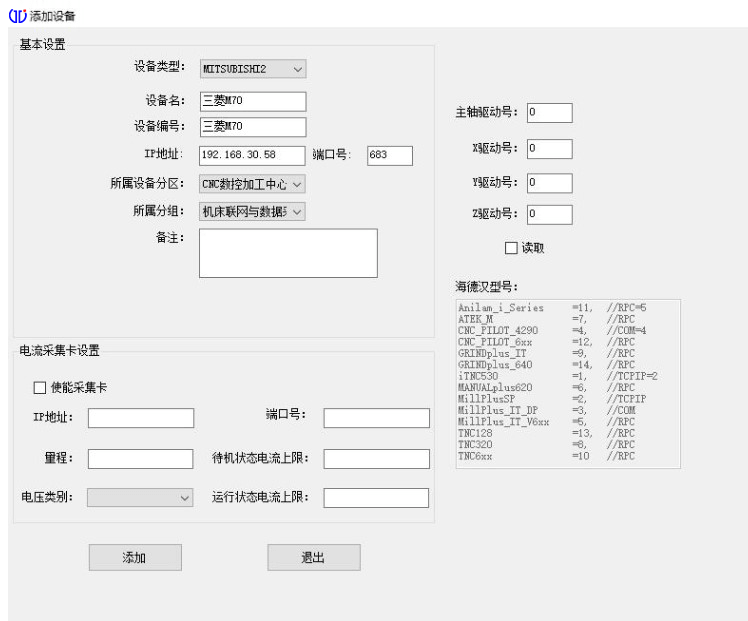

采集方案1（无需安装三菱插件）

Mitsubishi三菱M70/M80数控系统数据采集方法与IP地址参数设定(图5)

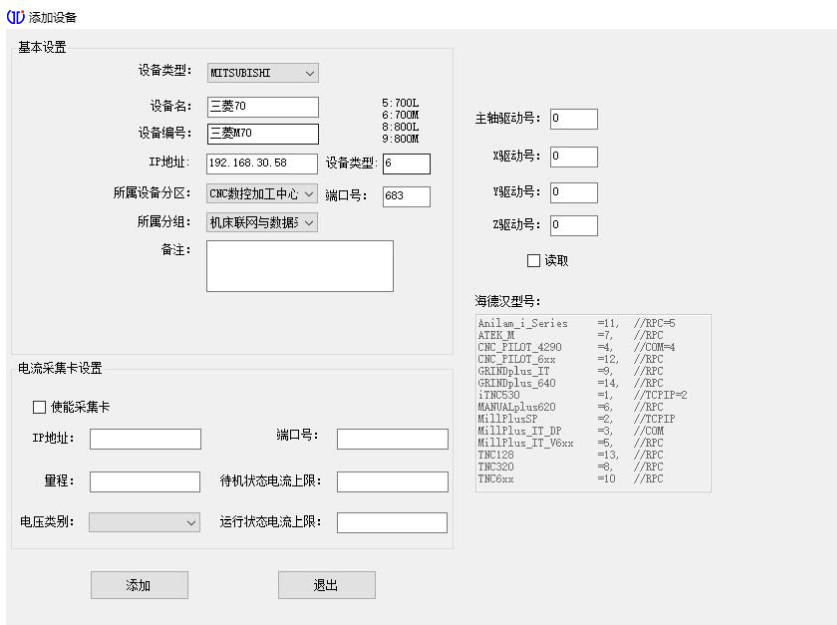

采集方案2（需安装三菱插件）

Mitsubishi三菱M70/M80数控系统数据采集方法与IP地址参数设定(图6)


三菱数控系统插件点击下载
