Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定

1、硬件连接

  • 连接网线到NC主机的X26网口

    2、IP配置

  • 1、按编辑按钮Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图1)或扩展右键Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图2)

  •

  • 2、按MOD按键Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图3)，弹出密码框输入密码：NET123

  •      此处如果密码输入SIK可以查看海德汉18号选项是否开启

  •

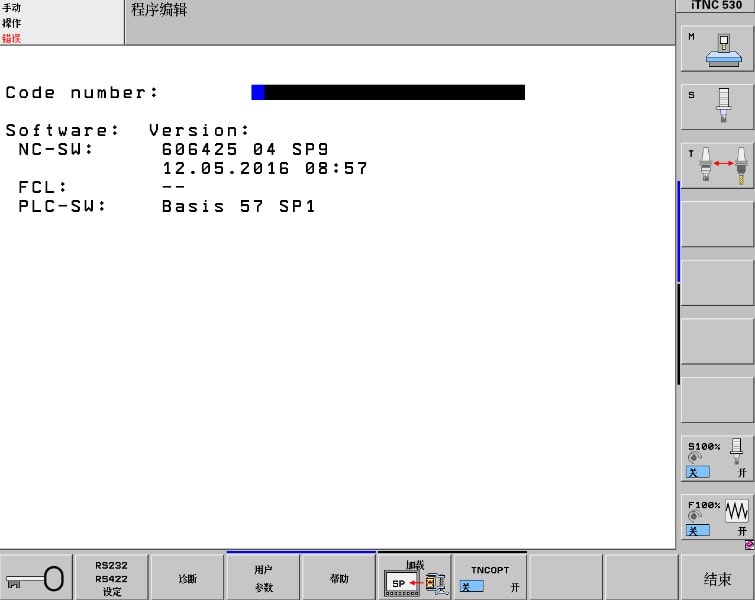

  • 3、按ENT按钮Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图4)进入IP配置界面

  •

Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图5)


  • 4、按屏幕下方DEFINE NET按钮Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图6)

  •

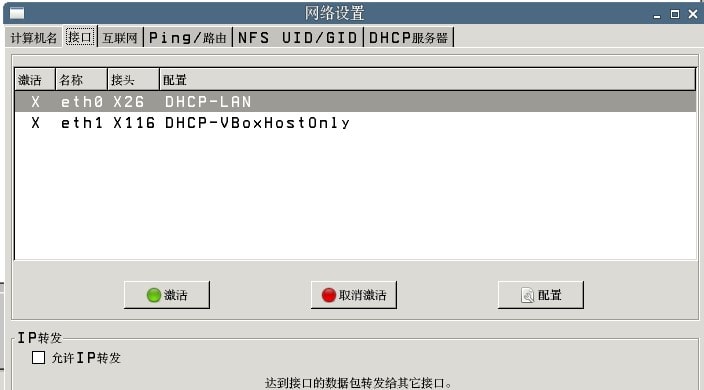

  • 5、选择接口选项

  •

Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图7)

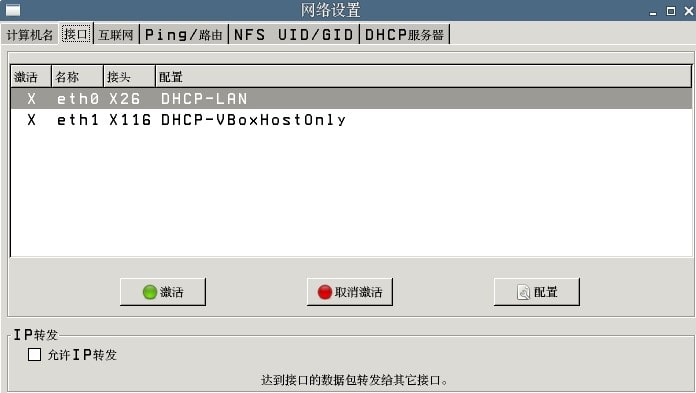

  • 6、光标移动到eth0 X26点击配置按钮

  •

Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图8)

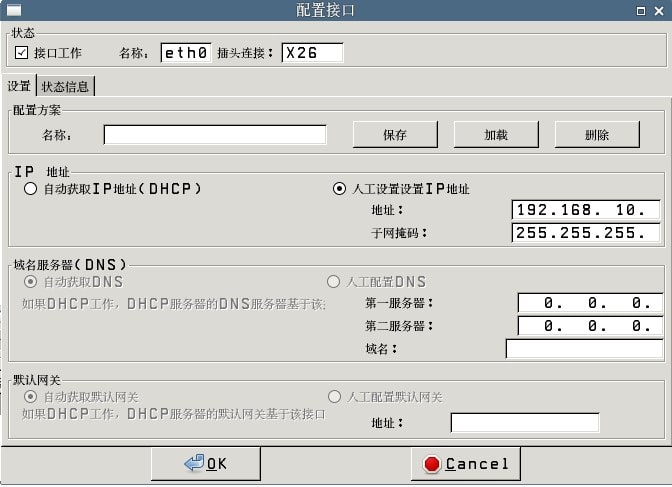

  • 7、勾选手动设置IP地址输入IP以及子网掩码,然后点击OK

  •

Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图9)

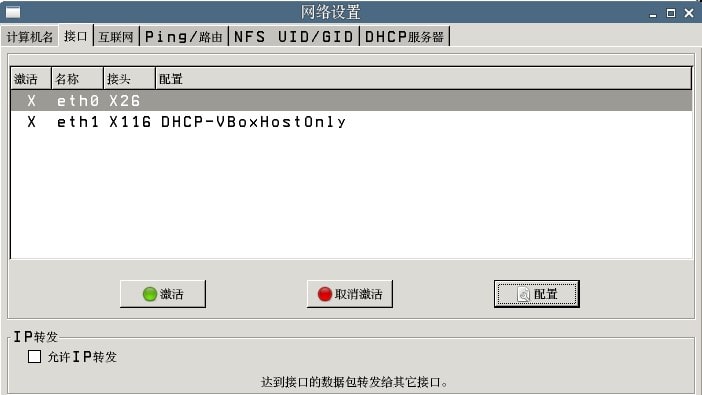

  • 8、点击激活按钮

Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图10)

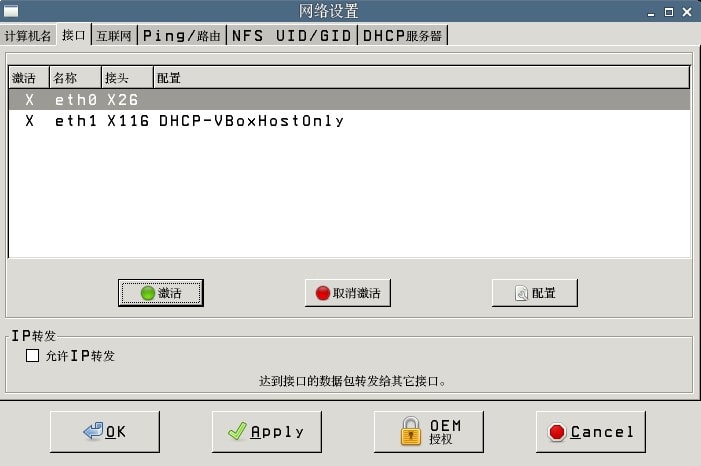

  • 9、点击APPLY关闭IP配置界面

  •

Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图11)

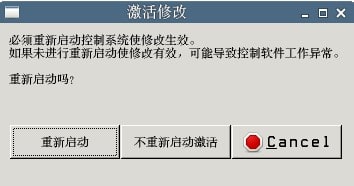

  • 10、重启NC

Heidenhain海德汉530/640数控系统数据采集方法与IP地址参数设定(图12)
