SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定

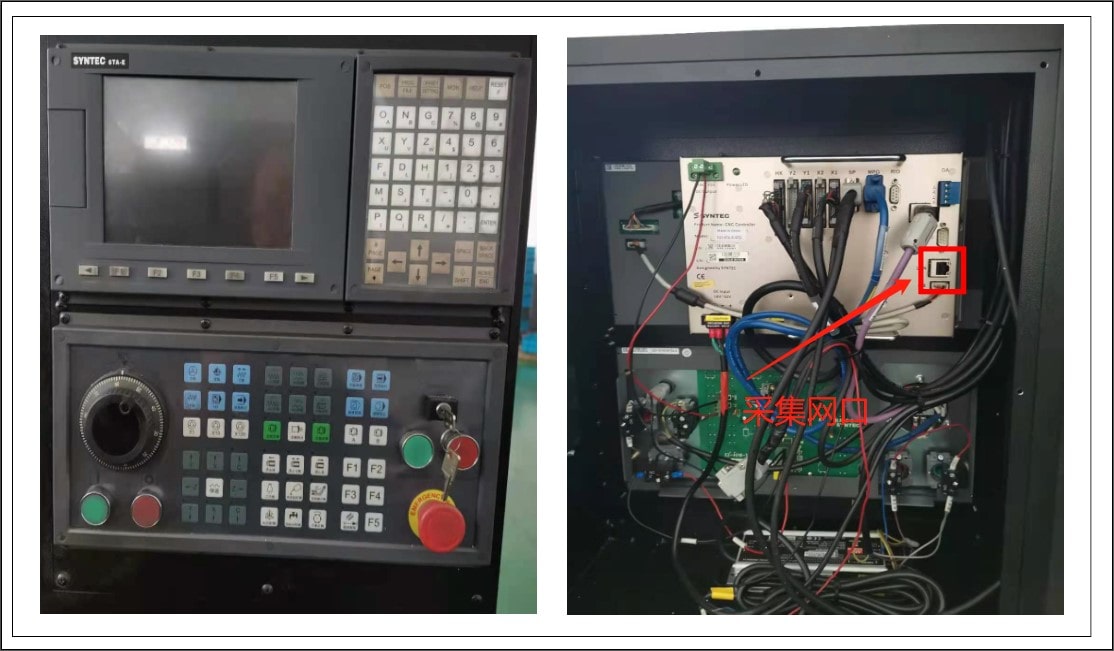

    1、找到采集网口位置


找到新代GTA-E机床网口（控制面板后面）

SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定(图1)

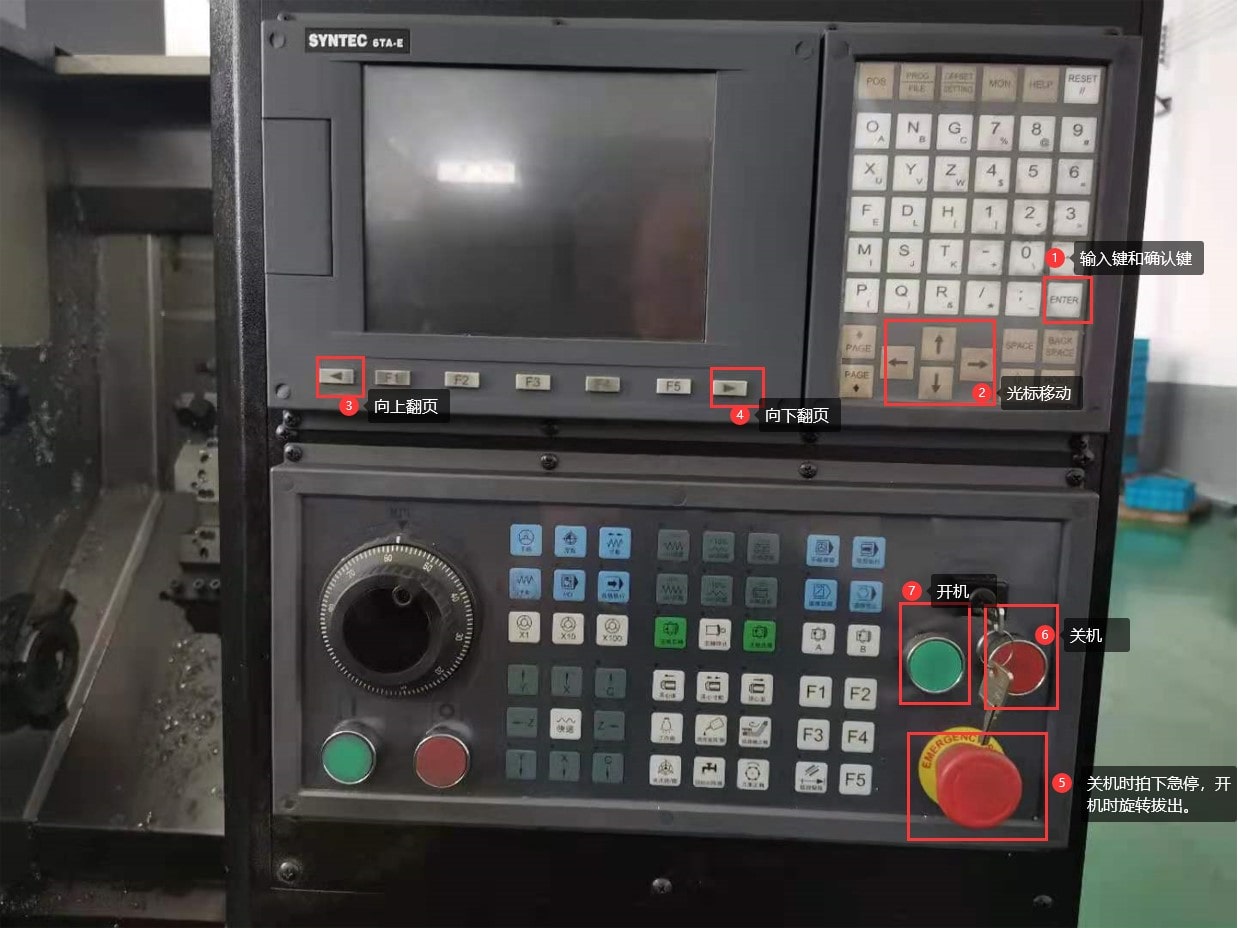

2、面板操作按钮介绍


数据采集涉及的新代面板操作按件功能如下图：

SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定(图2)


3、机床IP和参数设置


点击面板【维护】→【网络设定】→【IP地址取得方法：直接指定IP地址】→【IP地址：输入采集需要设定的IP】→【子网掩码：255.255.255.0】→【预设网关】
输入方法：点击面板上的【ENTER】输入键，输入相关参数即可。
操作如下：

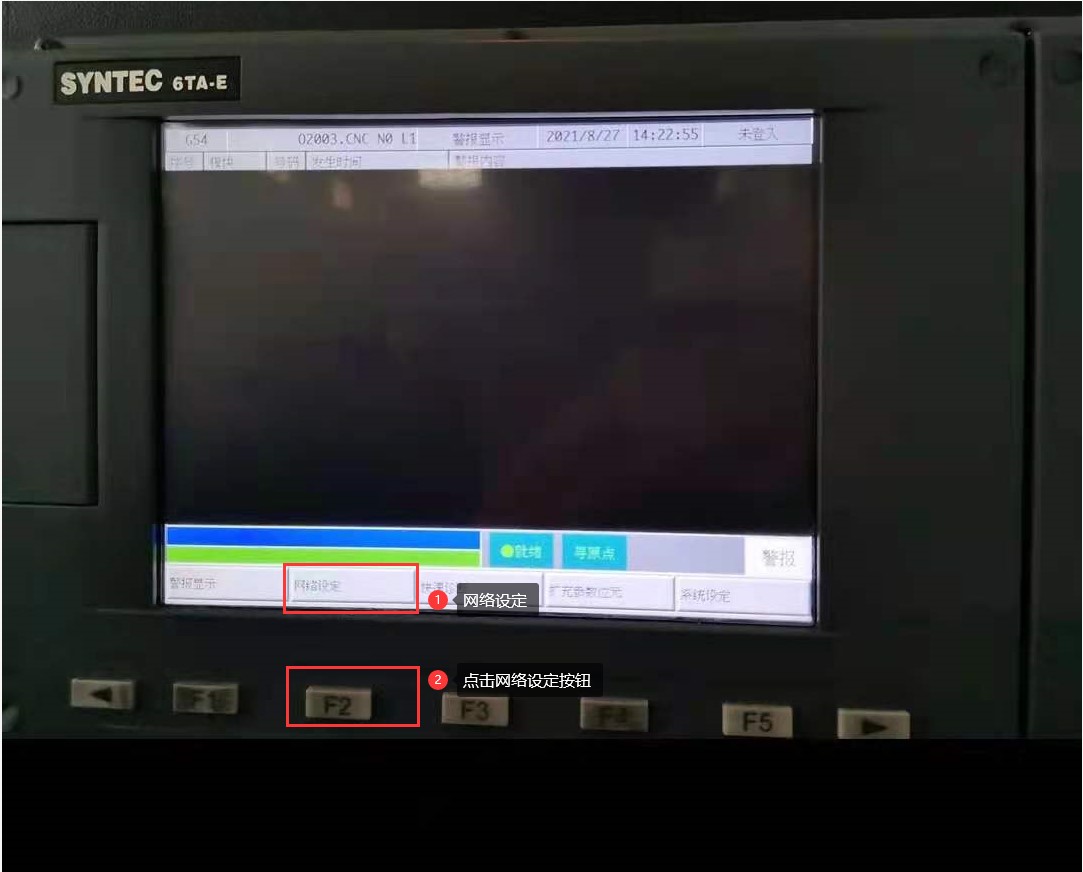

  1. 1、点击网络设定按钮


SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定(图3)

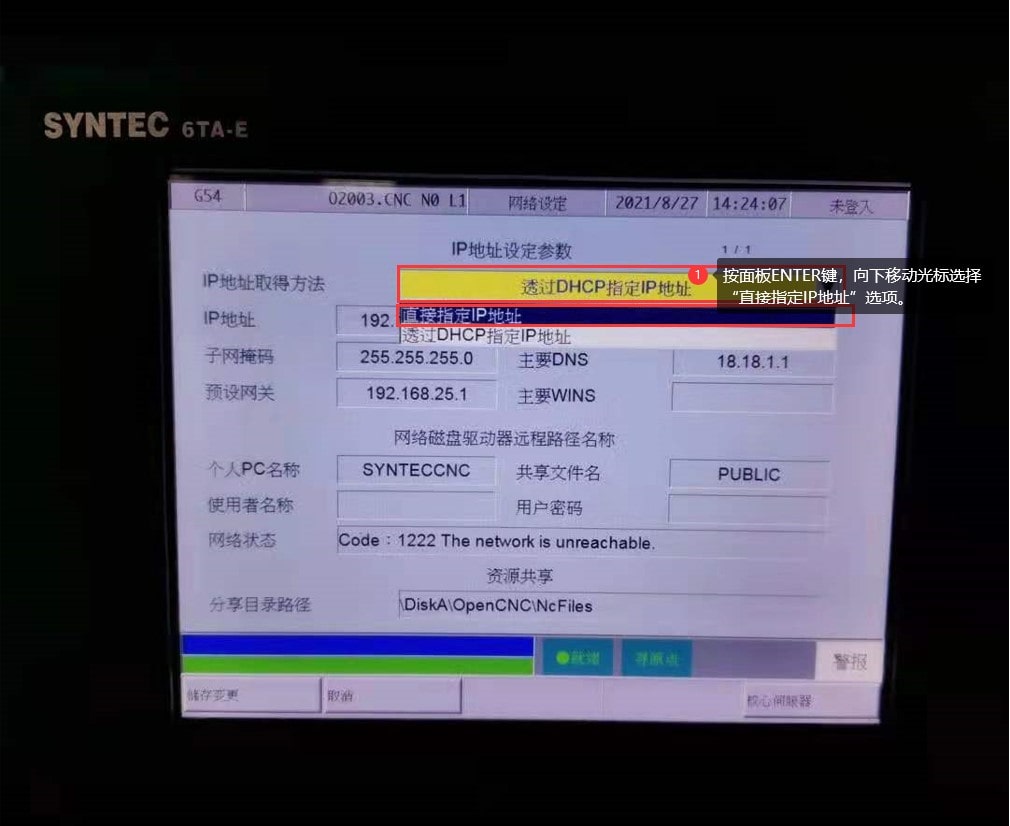

  1. 2、选择“直接指定IP地址”


SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定(图4)

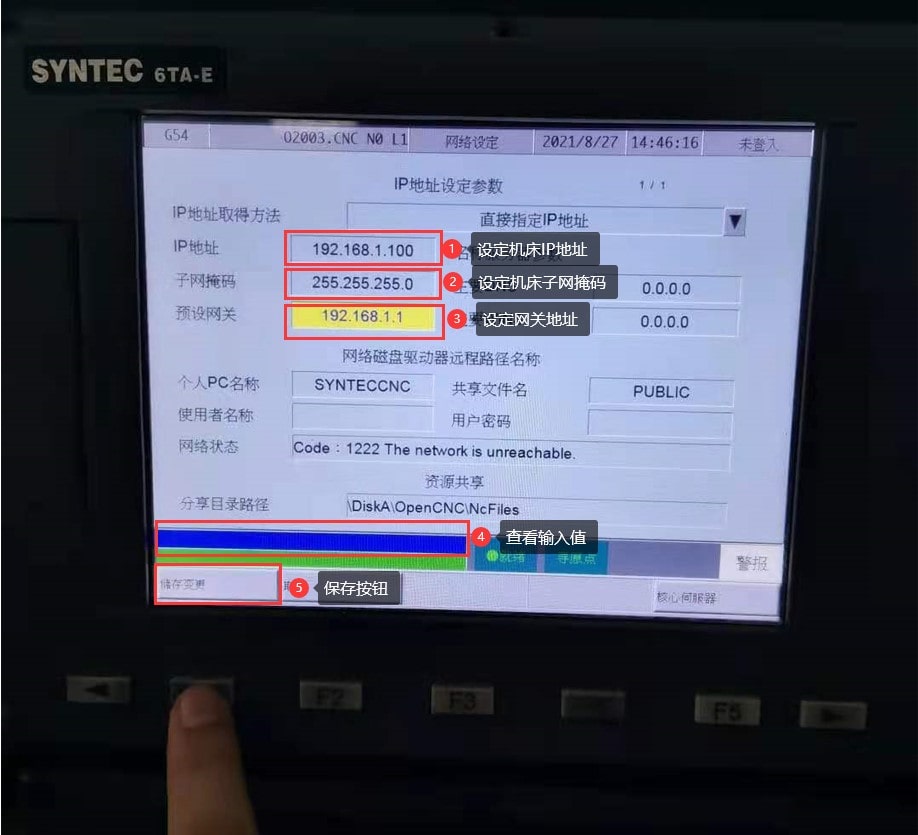

  1. 3、IP参数设定

设置完IP地址必须点击“储存变更”保存输入的值。

SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定(图5)

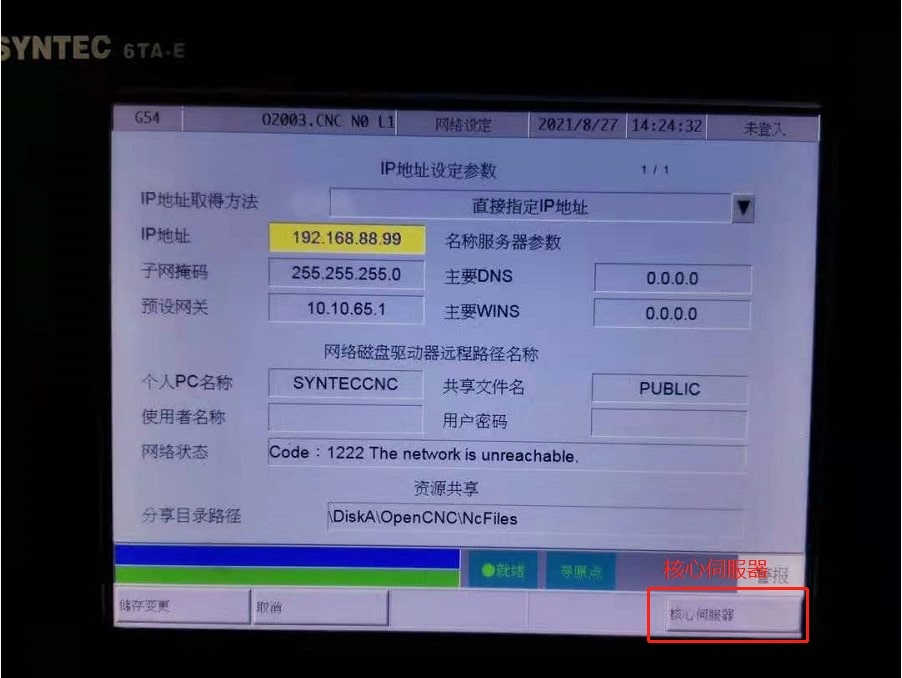

  1. 4、“核心伺服器”参数设定


SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定(图6)

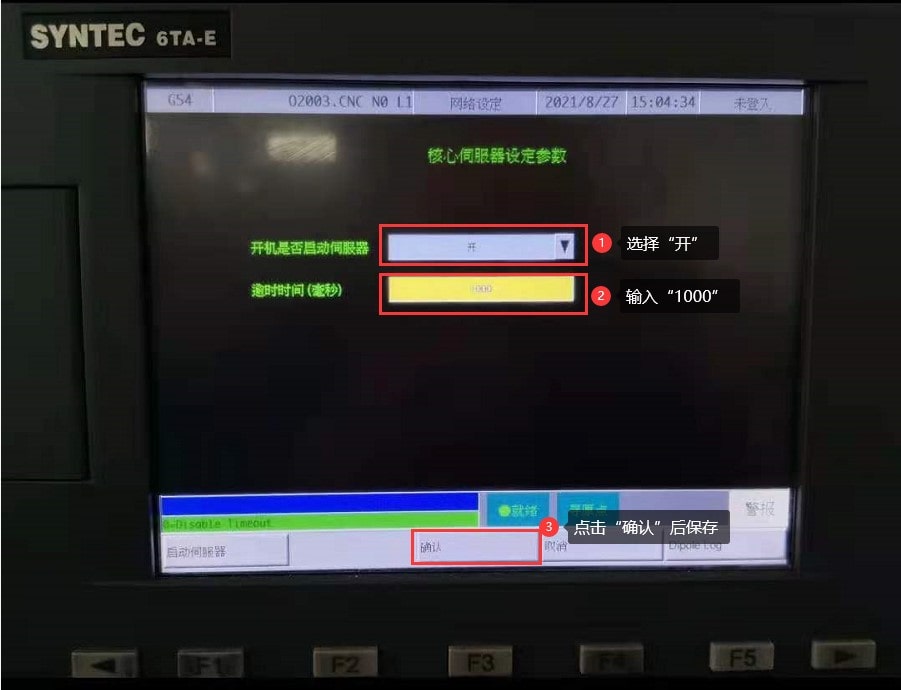

  1. 5、核心伺服器设定参数

开机是否启动伺服器：开（选择）

逾时时间（毫秒）：1000（输入后按ENTER）

SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定(图6)


  1. 6、关机重启机床


SYNETC新代GTA-E数控系统数据采集方法与IP地址参数设定(图8)
