PLC数据采集网关咨询
WTGNet-A（三菱A）
产品介绍：三菱A采集网关,三菱A协议转换网关,三菱APLC（WTGNet-A），WTGNet-A用于三菱A系列PLC以太网通讯和数据采集。
产品详细
WTGNet-A 三菱A数据采集网关
三菱A数据采集网关WTGNet-A主要为工业设备联网项目提供硬件支持，帮助上层终端通过以太网的方式采集底层工业设备（主要为PLC，但不局限于PLC的设备）的数据，进而对这些数据进行统计和分析。
WTGNet-A三菱A数据采集网关适用于三菱A系列PLC。
WTGNet-A三菱A数据采集网关不仅支三菱编程口通讯协议，扩展串口通讯口还支持连接GOT、MCGS、威纶、proface、步科/等触摸屏和编程电缆等，同时以太网口还支持GS Work2、GS Developer，Kepware 、KEPServerEX、组态王（KingView）、力控（ForceControl）通讯、杰控（FameView）、WINCC通讯、ModScan32等行业标准上位机软件的通讯和数据采集，同时还支持私有协议对接各数采厂家的数据采集平台。
4.1 安装与参数设置
用户可通过通讯电缆将三菱A数据采集网关和现场PLC连接起来后，将三菱A数据采集网关固定安装在标准导轨上；如果PLC的通讯口上原本插了触摸屏，可先将触摸屏拔下，待三菱A数据采集网关插好后，再将触摸屏插在三菱A数据采集网关的扩展口上。
安装完成后，我们通过网线将电脑和三菱A数据采集网关连接起来，可以通过登录WEB网页或者参数设置工具两种方式对三菱A数据采集网关的参数进行设置。为了满足不同需求的用户，三菱A数据采集网关的WEB网页界面支持中英文两种语言；为了用户在实际应用中更加方便地管理现场设备，三菱A数据采集网关开放了【设备名称】参数，用户可以为三菱A数据采集网关连接的现场设备命名。
4.2 WEB网页说明
通过WEB网页设置三菱A数据采集网关参数之前，需要将电脑的IP地址设置成和三菱A数据采集网关的IP地址（出厂时的IP地址为192.168.1.188）在同一网段。
正确设置好电脑的IP地址后，打开浏览器（以IE浏览器为例），在浏览器的地址栏输入三菱A数据采集网关的IP地址：192.168.1.188（以出厂时的IP为例），点击回车键后，即可打开三菱A数据采集网关的登录界面：
通过【语言选择】选择显示界面为中文或者英文，并在【密码】处输入正确的登录密码后（默认密码为：admin），点击【登录】按钮即可打开三菱A数据采集网关的首页：
参数说明如下：
【设备名称】：可以为三菱A数据采集网关连接的现场设备命名，例如：1号空压机，也可以不设置；
【密码】和【确认密码】：修改登录密码，必须保证两次输入的字符一致，如果不一致或者不设置，登录密码为默认登录密码：admin；
【X1通讯口参数自适应】：目前只支持关闭状态；
【X1波特率】：手动选择三菱A数据采集网关和plc通讯的波特率，建议设置为115200；
【X1数据位】：手动选择三菱A数据采集网关和plc通讯的数据位，建议默认；
【X1校验位】：手动选择三菱A数据采集网关和plc通讯的校验位，建议默认；
【X1停止位】：手动选择三菱A数据采集网关和plc通讯的停止位，建议默认；
【X1通讯间隔】：通讯命令间隔时间，建议默认；
【X1重试次数】：通讯异常重试次数，建议默认；
【X1超时时间】：通讯超时时间，建议默认；
【X2通讯口参数自适应】：当此状态为开启时，三菱A数据采集网关会自动识别和触摸屏通讯的波特率，建议开启；
【X2波特率】：当【X2通讯口参数自适应】状态为关闭时有效，手动选择三菱A数据采集网关和触摸屏通讯的波特率；
【X2数据位】：当【X2通讯口参数自适应】状态为关闭时有效，手动选择三菱A数据采集网关和触摸屏通讯的数据位；
【X2校验位】：当【X2通讯口参数自适应】状态为关闭时有效，手动选择三菱A数据采集网关和触摸屏通讯的校验位；
【X2停止位】：当【X2通讯口参数自适应】状态为关闭时有效，手动选择三菱A数据采集网关和触摸屏通讯的停止位；
【MODBUS服务器端口号】：设置MODBUS协议通讯的端口号，建议默认；
【MC端口号】：设置MC协议通讯的端口号，建议默认；
【IP地址】：设置三菱A数据采集网关的IP地址；
【子网掩码】：设置三菱A数据采集网关的子网掩码；
【网关】：设置三菱A数据采集网关的网关；
修改完参数，点击【下载】按钮即可。
4.3 参数设置工具说明
4.3.1搜索设备
打开参数配置工具WTGLink，选择电脑和三菱A数据采集网关连接的网卡，点击【搜索】按钮，可以搜索到三菱A数据采集网关；
4.3.2 修改IP地址
如果要修改三菱A数据采集网关IP地址、子网掩码、网关参数，可以选中三菱A数据采集网关，右键鼠标，选择【修改IP地址】，在弹出的对话框中，输入想要修改的IP地址、子网掩码、网关后，点击【修改】按钮；
4.3.3 打开设备
4.3.4配置界面
打开后配置界面如下：
参数说明如下：
【设备名称】：可以为三菱A数据采集网关连接的现场设备命名，例如：1号空压机，也可以不设置；
【X1口—波特率】：手动选择三菱A数据采集网关和plc通讯的波特率，建议设置为115200；
【X1口—数据位】：手动选择三菱A数据采集网关和plc通讯的数据位，建议默认；
【X1口—校验位】：手动选择三菱A数据采集网关和plc通讯的校验位，建议默认；
【X1口—停止位】：手动选择三菱A数据采集网关和plc通讯的停止位，建议默认；
【X1口—帧间隔】：通讯命令间隔时间，建议默认；
【X1口—重试次数】：通讯异常重试次数，建议默认；
【X1口—超时】：通讯超时时间，建议默认；
【X2口—自适应】：当此状态为开启时，三菱A数据采集网关会自动识别和触摸屏通讯的波特率，建议开启；
【X2口—波特率】：当【X2口—自适应】状态为关闭时有效，手动选择三菱A数据采集网关和触摸屏通讯的波特率；
【X2口—数据位】：当【X2口—自适应】状态为关闭时有效，手动选择三菱A数据采集网关和触摸屏通讯的数据位；
【X2口—校验位】：当【X2口—自适应】状态为关闭时有效，手动选择三菱A数据采集网关和触摸屏通讯的校验位；
【X2口—停止位】：当【X2口—自适应】状态为关闭时有效，手动选择三菱A数据采集网关和触摸屏通讯的停止位；
【MODBUS—端口】：设置MODBUS协议通讯的端口号，建议默认；
【MC—端口】：设置MC协议通讯的端口号，建议默认；
【IP地址】：设置三菱A数据采集网关的IP地址；
【子网掩码】：设置三菱A数据采集网关的子网掩码；
【网关】：设置三菱A数据采集网关的网关；
修改完参数，点击【下载】按钮即可。
4.3.5诊断界面
选择【诊断】选项页，打开诊断界面可以查看三菱A数据采集网关的运行情况：

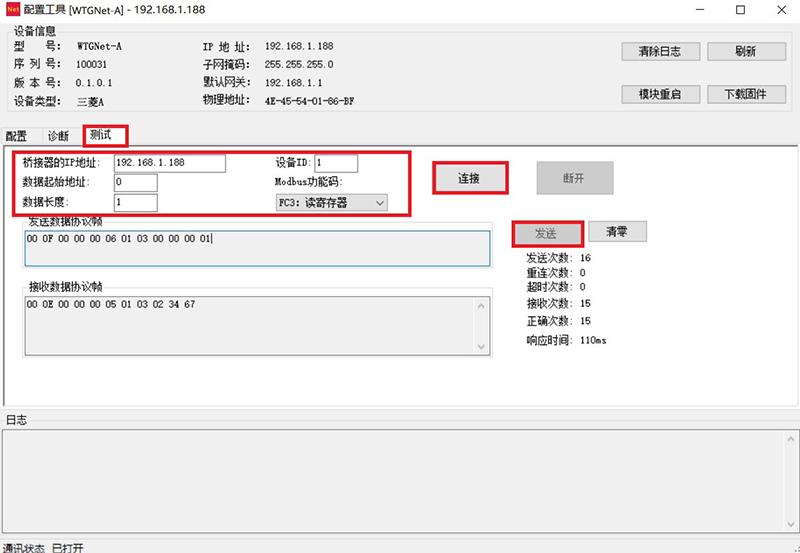

4.2.6测试界面
选择【测试】选项页，打开测试界面，设置完通讯参数，依次点击【连接】按钮----【发送】按钮，可以测试三菱A数据采集网关和plc的modbus通讯；
| 基本参数 | 产品名称： | 三菱A数据采集网关 |
| 产品型号： | WTGNet-A | |
| 描述： | 三菱A系列PLC以太网通讯 | |
| 产品外观 | 外壳颜色： | 工业黑 |
| 通讯指示灯： | Pwr/Bus | |
| 以太网指示灯： | Link/Active | |
| 复位按钮： | Reset | |
| 尺寸（L*W*H）： | 110*30*70mm | |
| 重量： | 100g | |
| 安装方式： | 35mm导轨安装 | |
| 电源 | 供电方式： | PLC通讯口直接取电/外供DIP2 |
| 电压： | 24VDC/100mA | |
| 通讯口Com1 | 接口类型： | MD6（RS232） |
| 传输速率： | 9.6/19.2/38.4/115.2K BPS | |
| 通讯协议： | 三菱编程口协议 | |
| 支持设备： | 三菱A系列PLC | |
| 通讯口Com2 | 接口类型： | MD6（RS232） |
| 传输速率： | 9.6/19.2/38.4/115.2K BPS | |
| 通讯协议： | 三菱编程口协议 | |
| 支持设备： | GOT、MCGS、威纶、proface、步科等人机 | |
| 以太网通讯口 | 接口类型： | RJ45 |
| 传输速率： | 10/100M | |
| 通讯协议： | MCTCP/ModbusTCP | |
| TCP连接数： | 16 | |
| 上位软件 | 编程软件： | GSWork2/GSDeveloper |
| 组态软件： | WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 | |
| OPC软件： | Kepware OPC、Matricon OPC | |
| 参数配置 | 参数工具： | WTGLink |
| WEB浏览器： | 默认IP：192.168.1.188 | |
| 工作环境 | 温度： | -20~85℃ |
| 湿度： | 95%非凝露 | |
| 认证 | 电磁兼容性： | 2014/30/EU |
| CE | 是 |
