WTGNet-SMART（IE触摸屏）
产品介绍：WTGNet-SMART西门子S7200smart协议转换网关配置工具下载地址：https://www.lookskys.com/xzzx/296.html，点
产品详细
西门子SMART IE协议转换网关，WTGNet-SMART，用于西门子SMART IE系列触摸屏与西门子S71200/1500/300系列PLC通讯，支持触摸屏和PLC的IP地址跨网段通讯。
触摸屏系列 | PLC型号 | 产品型号 | 备注 |
SMART IE | S7-200 Smart | WTGNet-SMART | |
CPU SR20/ST20, CPU SR30/ST30, CPUSR40/ST40/CR40, CPUSR60/ST60/CR60, | SMART IE触摸屏，可以通过网关跨网段连接西门子网口系列PLC。 | ||
S7-1200 | |||
S7-1500 |
西门子SMART IE协议转换网关，WTGNet-SMART，用于西门子SMART IE系列触摸屏与西门子S71200/1500/300系列PLC通讯，支持触摸屏和PLC的IP地址跨网段通讯。
安装方式：西门子SMART IE协议转换网关采用标准35mm导轨安装、外供直流24V电源；

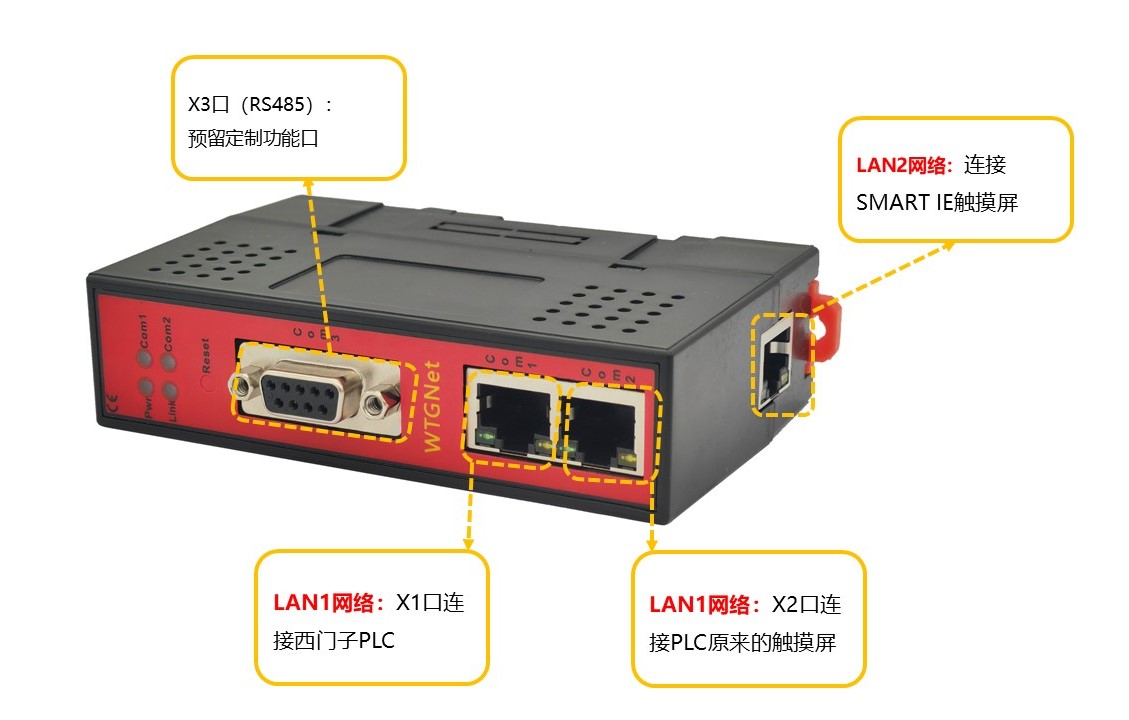

连接方式：将西门子SMART IE协议转换网关，LAN1的双端口交换机连接到西门子S71200/1500/300系列PLC的以太网口；西门子SMART IE协议转换网关的LAN2口连接SMART触摸屏的网口。
安装完成后，我们通过网线将电脑和西门子SMART IE协议转换网关连接起来，可以通过登录WEB网页或者参数设置工具两种方式对西门子SMART IE协议转换网关的参数进行设置。建议下载配置工具进行现场调试，便于诊断、测试与PLC和触摸屏的通讯情况。
配置工具WTGLink下载地址：https://www.lookskys.com/xzzx/296.html，点击下载
SMART IE协议转换网关手册下载地址：https://www.lookskys.com/plccjff/311.html，点击下载
基本参数 | 产品名称： | 西门子SMART IE协议转换网关 |
产品型号： | WTGNet-SMART | |
描述： | 西门子SAMRT触摸屏连接西门子S7-1200/1500/300系列PLC通讯转换 | |
产品外观 | 外壳颜色： | 工业黑 |
通讯指示灯： | Pwr/Bus | |
以太网指示灯： | Link/Active | |
复位按钮： | Reset | |
尺寸（L*W*H）： | 110*30*70mm | |
重量： | 100g | |
安装方式： | 35mm导轨安装 | |
电源 | 供电方式： | 外供DIP2 |
电压： | 24VDC/100mA | |
通讯口LAN1 | 接口类型： | 双端口交换机（RJ45） |
传输速率： | 10/100M自适应 | |
通讯协议： | TCP/UDP协议 | |
支持设备： | PLC、触摸屏、PC等以太网通讯设备 | |
通讯口LAN2 | 接口类型： | 以太网（RJ45） |
传输速率： | 10/100M 自适应 | |
通讯协议： | TCP/UDP协议 | |
TCP连接数： | 16 | |
参数配置 | 参数工具： | WTGLink |
WEB浏览器： | 默认IP：192.168.1.188 | |
工作环境 | 温度： | -20~85℃ |
湿度： | 95%非凝露 | |
认证 | 电磁兼容性： | EMC 2014/30/EU |
CE | 是 |
