三菱FX5U采集网关_三菱FX5U协议转换模块-WTGNet-MEL

WTGNet-MEL(三菱FX5U)

产品介绍:三菱FX5U采集网关,三菱FX5U协议转换模块,WTGNet-MEL,支持多个工业现场设备的IP地址出厂默认设置(IP地址一样),或者设备的IP地址不在同一个网段,需要将这些设备的IP地址转换成同一网段的独立的IP地址,便于组网通讯;将三菱以太网通讯协议转换成标准的ModbusTCP通讯。

产品详细

三菱协议转换网关WTGNet-MEL


三菱协议转换网关WTGNet-MEL以太网通讯和数据采集方法(点击查看)




1.产品介绍


三菱协议转换网关(WTGNet-MEL)支持三菱FX5U以太网系列PLC的IP地址跨网段和ModbusTCP通讯协议转换,为不方便修改参数的以太网通讯的工业设备的信息化联网提供便捷的解决方案。

WTGNet-MEL协议转换网关采用多路通讯设计,实现数据共享具备一个双口以太网交换机接口和一个以太网通讯接口。不对原系统做任何硬件和软件修改,不影响原系统通讯,通过简单配置实现备的IP地址跨网段和通讯协议的转换。


2.特色功能



  1. 支持IP地址跨网段NAT转换;
  2. 支持三菱PLC的modbusTCP通讯,无需编程。
  3. 支持多个通讯端口的转换;
  4. 支持8通道TCP/UDP通讯配置;
  5. 支持16个以太网通讯连接;
  6. 可同时连接多个设备;



3.应用场景


三菱协议转换网关(WTGNet-MEL)支持IP地址跨网段和通讯协议的转换,为不方便修改参数的以太网通讯的工业设备的信息化联网提供便捷的解决方案。

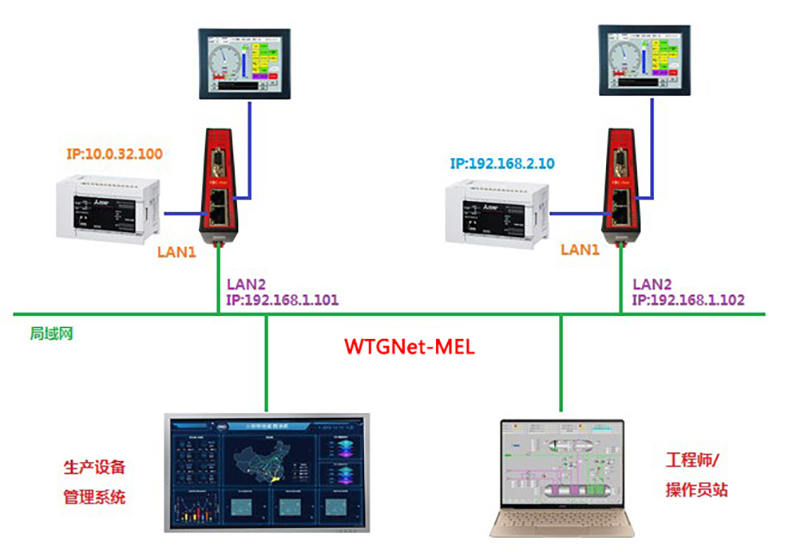

3.1应用场景一:三菱FX5U系列PLC的IP地址跨网段和ModbusTCP通讯协议转换


多个工业现场设备的IP地址出厂默认设置(IP地址一样),或者设备的IP地址不在同一个网段,需要将这些设备的IP地址转换成同一网段的独立的IP地址,便于组网通讯;

将三菱以太网通讯协议转换成标准的ModbusTCP通讯,如下图:




WTGNet-MEL-02


4.安装与参数设置


安装方式:协议转换网关采用标准35mm导轨安装、外供直流24V电源;

连接方式:将协议转换网关的LAN1的双端口交换机连接到三菱FX5U的PLC和触摸屏的以太网口,协议转换网关的LAN2的网口连接到计算机的网口或者局域网网络。



4.1参数配置工具说明


4.1.1搜索设备


打开参数配置工具WTGLink,选择电脑和协议转换网关连接的网卡,点击【搜索】按钮,可以搜索到协议转换网关;


02_WTGNet-MEL


4.1.2修改IP地址


如需要修改协议转换网关IP地址、子网掩码和默认网关,可以鼠标右键协议转换网关,选择【修改IP地址】,在弹出的对话框中,输入想要修改参数后,点击【修改】按钮;


03_WTGNet-MEL



4.1.3打开设备


双击协议转换网关,或者鼠标右键,选择【打开设备】选项,可以进入协议转换网关的参数设置、诊断、测试页面;


04_WTGNet-MEL


4.1.4配置界面


打开后配置界面如下:


05_WTGNet-MEL


  1. 设备信息区:显示协议转换网关型号、序列号、MAC地址等基本信息;
  2. 操作按钮区:

【导入配置】:将存储的配置导入覆盖当前配置;
【导出配置】:将当前的配置导出存储成文件保存;
【删除日志】:将日志区的信息删除;
【刷新】:刷新设备信息区域;
下载配置】:将当前的配置下载到协议转换网关内;
【上载配置】:将协议转换网关内的配置上载到配置软件;
【模块重启】:桥接型重启;
【下载固件】:更新协议转换网关固件;
  1. 设备名称:用户可以设置协议转换网关连接设备的名称,便于设备信息管理;
  2. LAN1参数配置:IP地址、子网掩码、默认网关
说明:LAN1的IP地址需要与FX5U系列PLC的IP在同一个网段。
  1. LAN2参数配置:IP地址、子网掩码、默认网关
说明:LAN2的IP地址需要与上位机的IP在同一个网段。
  1. 通讯通道配置(可以配置8个通道)
【启用】:启用前面的钩上,当前通道配置才会生效;
【协议】:可以选择TCP或者UDP;
【目标IP地址】:填入设备(如:PLC)的IP地址;
【目标端口】:填入设备(如:PLC)的通讯端口,三菱FX5U系列PLC的通讯端口默认为:5562;
【监听端口】:填入LAN2的通讯端口即上位软件的通讯端口,ModbusTCP协议端口为502;
  1. 配置工具的操作日志显示区



4.1.5 默认modbus映射表


选择【modbus从站】选项页,默认的modbus地址映射表,用户也可以自定义修改:


06_WTGNet-MEL

PLC内,不需要编写modbus通讯程序,Modbus地址直接映射PLC的内部地址。


4.1.6诊断界面


选择【诊断】选项页,打开诊断界面可以查看协议转换网关的各个通道的通讯情况和设备的累计运行时间:


07_WTGNet-CCL


4.1.7测试界面


提供ModbusTCP的通讯测试:选择【测试】选项页,打开测试界面,设置完通讯参数,依次点击【连接】按钮----【发送】按钮。



08_WTGNet-MEL



5.技术参数



基本参数产品名称:三菱协议转换网关
产品型号:WTGNet-MEL
描述:三菱PLC以太网IP地址和ModbusTCP通讯转换
产品外观外壳颜色:工业黑
通讯指示灯:Pwr/Bus
以太网指示灯:Link/Active
复位按钮:Reset
尺寸(L*W*H):110*30*70mm
重量:100g
安装方式:35mm导轨安装
电源供电方式:外供DIP2
电压:24VDC/100mA
通讯口LAN1接口类型:双端口交换机(RJ45)
传输速率:10/100M自适应
通讯协议:TCP/UDP协议
支持设备:PLC、触摸屏、PC等以太网通讯设备
通讯口LAN2接口类型:以太网(RJ45)
传输速率:10/100M 自适应
通讯协议:TCP/UDP协议
TCP连接数:16
参数配置参数工具:WTGLink
WEB浏览器:默认IP:192.168.1.188
工作环境温度:-20~85℃
湿度:95%非凝露
认证电磁兼容性:EMC 2014/30/EU
CE
