WTGNet-VGR（丰炜VB/VH）
产品介绍：丰炜协议转换网关，WTGNet-VGR，主要应用于丰炜VB/VH系列PLC的数据采集，支持USB（RS232）通讯口直接插入，支持丰炜Ladder Master编程口协议通讯；采用三通设计，即插即用（自动获取电源，无需额外供电，也可外供24VDC）。无需修改PLC任何参数，编程软件或采集软件通过网关的以太网对PLC数据监控和采集，触摸屏可以通过扩展的USB（RS232）口与PLC进行通讯。
产品详细

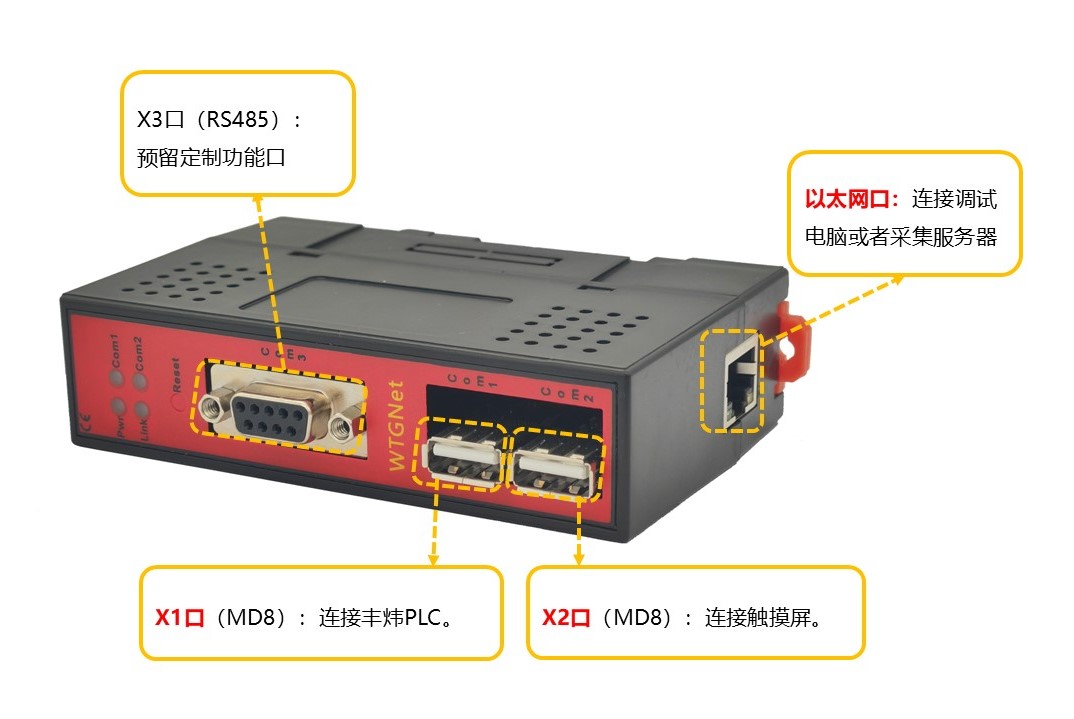

丰炜协议转换网关，WTGNet-VGR，主要应用于丰炜VB/VH系列PLC的数据采集。 PLC系列 PLC型号 产品型号 备注 丰炜 丰炜VB/VH系列PLC WTGNet-VGR 1) 支持多主站通讯，扩展口可以连触摸屏或其他主站； 2) 即插即用，无需外供电源，波特率自适应； 3) 同时支持WEB和参数工具进行参数设置和在线诊断； 4) 支持丰炜Ladder Master编程口协议和ModbusTCP通讯，支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）访问。 5) 支持丰炜Ladder Master编程口协议和ModbusTCP连接方式，最多支持16个上位机的连接； 6) 以太网集成ModbusTCP服务器，可以通过标准的Modbus协议直接和PLC通讯； 7) 提供高级语言编程（如VB、VC、C#等）示例，方便与管理系统对接； 用户可通过通讯电缆将丰炜协议转换网关和现场PLC连接起来后，将丰炜协议转换网关固定安装在标准导轨上；如果PLC的通讯口上原本插了触摸屏，可先将触摸屏拔下，待丰炜协议转换网关插好后，再将触摸屏插在丰炜协议转换网关的扩展口上。 安装完成后，我们通过网线将电脑和丰炜协议转换网关连接起来，可以通过登录WEB网页或者参数设置工具两种方式对丰炜协议转换网关的参数进行设置。建议下载配置工具进行现场调试，便于诊断、测试与PLC和触摸屏的通讯情况。 基本参数 产品名称： 丰炜协议转换网关 产品型号： WTGNet-VGR 描述： 丰炜VB/VH系列以太网通讯 产品外观 外壳颜色： 工业黑 通讯指示灯： Pwr/Bus 以太网指示灯： Link/Active 复位按钮： Reset 尺寸（L*W*H）： 110*30*70mm 重量： 100g 安装方式： 35mm导轨安装 电源 供电方式： PLC通讯口直接取电/外供DIP2 电压： 24VDC/100mA 通讯口Com1 接口类型： USB（RS232） 传输速率： 9.6K、19.2k、38.4k、57.6k、115.2k BPS 通讯协议： 编程口协议 支持设备： 丰炜VB/VH系列PLC 通讯口Com2 接口类型： USB（RS232） 传输速率： 9.6K、19.2k、38.4k、57.6k、115.2k BPS 通讯协议： 编程口协议 支持设备： 台达、MCGS、威纶、proface、步科等人机 以太网通讯口 接口类型： RJ45 传输速率： 10/100M 通讯协议： ModbusTCP TCP连接数： 16 上位软件 编程软件： Ladder Master 组态软件： WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 OPC软件： Kepware OPC、Matricon OPC 参数配置 参数工具： WTGLink WEB浏览器： 默认IP：192.168.1.188 工作环境 温度： -20~85℃ 湿度： 95%非凝露 认证 电磁兼容性： 2014/30/EU CE 是
