海为PLC数据采集方法
  • 作者:朱泰坪
  • 发表时间:2023-05-03 13:39
  • 来源:
WTGNet-HW
海为PLC数据采集方法



01
应用场景


1.1 应用场景


海为PLC数据采集网关WTGNet-HW,支持海为全系列PLC以太网通讯和ModbusTCP通讯协议转换,可以帮助上层SCADA数据采集平台实现提供便捷的数据采集方案,进而对这些数据进行统计分析与深入应用。

海为PLC数据采集网关为海为PLC专用。


点击此处“海为PLC数据采集网关使用手册”查看更多内容


02
特色功能


01
支持海为编程口通讯协议,扩展口可以连触摸屏;
02
即插即用,无需外供电源,波特率自适应;
03
支持数据点表自动侦测;
04

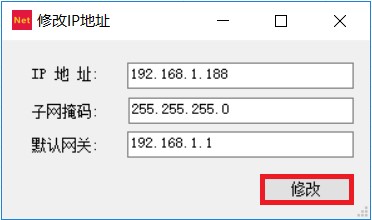

同时支持WEB和参数工具进行参数设置和在线诊断;
05
支持海为全系列以太网通讯,支持编程软件、组态王等软件通过以太网方式直连PLC;
06
以太网集成ModbusTCP服务器,可以通过标准的Modbus协议直接和PLC通讯;
07
提供高级语言编程(如VB、VC、C#等)示例,方便与管理系统对接;
08
可配合4G无线路由器或云平台实现远程访问。


03
典型应用


海为PLC数据采集网关WTGNet-HW不仅支持ModbusTCP以太网通讯协议,扩展串口通讯口还支持编程口通讯协议,同时支持连接台达、MCGS、威纶、proface、步科等人机触摸屏和编程电缆等,同时以太网口还支持Kepware 、KEPServerEX、组态王(KingView)、力控(ForceControl)通讯、杰控(FameView)、WINCC通讯、ModScan32等行业标准上位机软件的通讯和数据采集,同时还支持私有协议对接各数采厂家的数据采集平台。


04
组态软件通讯


用户使用标准组态软件可以通过MODBUS TCP协议采集设备数据。


4.1 KEPServerEX通讯


新建channel,选择Modbus Ethernet驱动,点击【下一步】按钮,其它参数默认直至channel建立完成;


海为PLC数据采集方法KEPServerEX通讯


新建device,在【Device model】处选择Modbus,点击【下一步】按钮;


海为PLC数据采集方法KEPServerEX通讯Modbus协议


在【Device ID】处输入海为PLC数据采集网关IP地址,格式为<IP地址>.设备站号,点击【下一步】按钮;


海为PLC数据采集方法KEPServerEX通讯Modbus通讯方法


以下步骤默认即可,直至完成。


4.2 组态王(KingView)通讯


新建设备,选择【ModbusTCP】--【TCP】,点击【下一步】按钮;


海为PLC数据采集方法组态王(KingView)通讯


任意设定一个设备名称,点击【下一步】按钮;


海为PLC数据采集方法组态王(KingView)通讯Modbus


输入海为PLC数据采集网关的地址,格式为【IP地址:端口号 设备站号/延时时间】,默认为192.168.1.188:502 1/50,点击【下一步】按钮;


海为PLC数据采集方法组态王Modbus通讯


以下步骤默认即可,直至完成。


4.3 力控(ForceControl)通讯


新建IO设备,这里选择MODBUS(TCP)驱动,在设备配置中的【设备地址】输入PLC的站号,【通讯方式】选择TCP/IP网络,点击【下一步】按钮;


海为PLC数据采集方法力控通讯



在【设备IP地址】处输入海为PLC数据采集网关IP地址,在【端口】处输入海为PLC数据采集网关的端口号,默认为502,点击【下一步】按钮;


海为PLC数据采集方法力控通讯Modbus



以下步骤默认即可,直至完成。


4.4 杰控(FameView)通讯


选择【设备通讯】下的【安装驱动】,这里选择MB_TCPIP驱动,然后点击【安装】按钮;


海为PLC数据采集方法杰控通讯



选择需要启动的驱动后,点击【确定】按钮;


海为PLC数据采集方法杰控通讯modbus



新建【设备数据表】,【MB单元号】输入设备的站号,【端口号】输入502,在【设备IP地址】处输入海为PLC数据采集网关IP地址,然后设置好通讯数据后,点击【确认】按钮。


海为PLC数据采集方法杰控通讯方法




05
MODBUTTCP通讯


5.1 PLC内部寄存器地址与MODBUS地址对应表


海为PLC数据采集网关Modbus通讯地址表1


5.1 ModScan32测试


打开软件,设置需要测试的数据,例如:读取404097开始的100个字,设置如下:


海为PLC数据采集网关ModScan32测试1


选择菜单栏【Connection】--Connect,在对话框中的【IP Address】处输入海为PLC数据采集网关的IP地址,点击【OK】按钮;


海为PLC数据采集网关ModScan32测试配置


测试正常的画面如下:


海为PLC数据采集网关ModScan32通讯测试
