S7-300数据采集网关与上位机软件通讯和数据采集

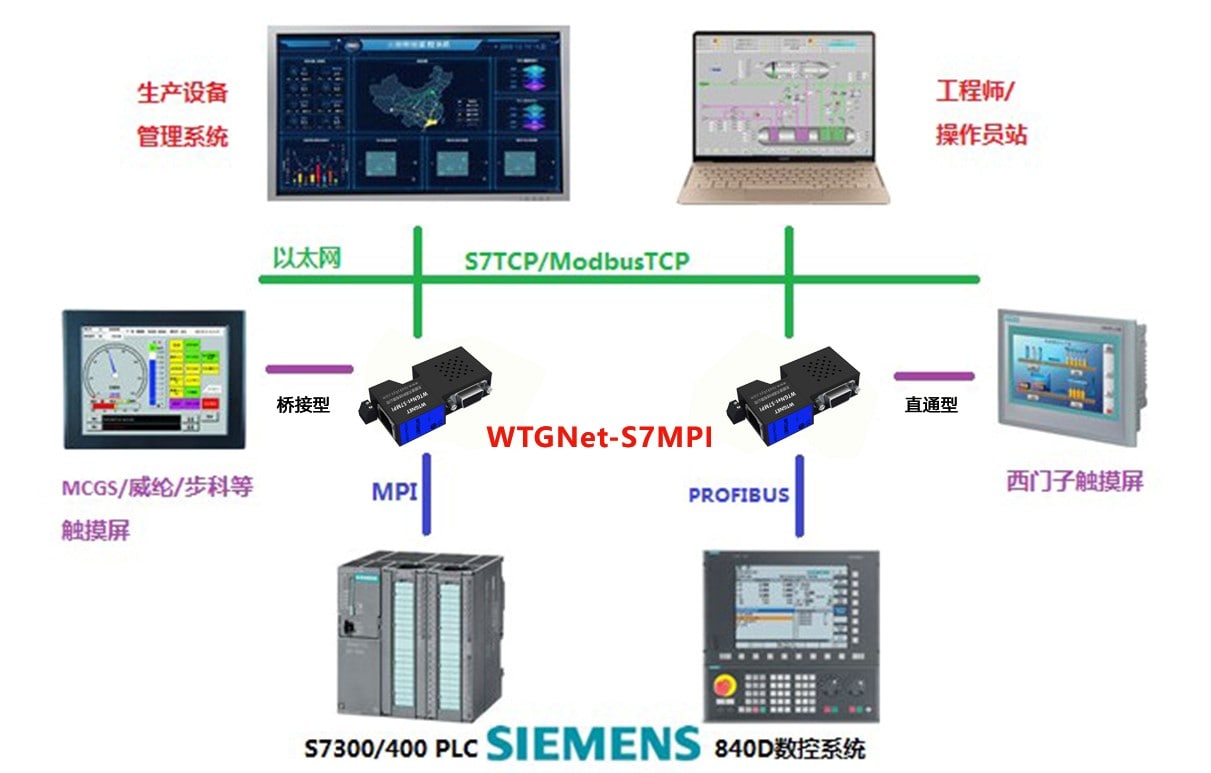

西门子数据采集网关（以下简称为数据采集网关）主要为工业设备联网项目提供硬件支持，帮助上层终端通过以太网的方式采集底层工业设备（主要为PLC，但不局限于PLC的设备）的数据，进而对这些数据进行统计和分析。
WTGNet-S7MPI数据采集网关用于西门子S7300/400系列PLC，同时支持西门子840D等数控系统。
2.1、设置PG/PC接口

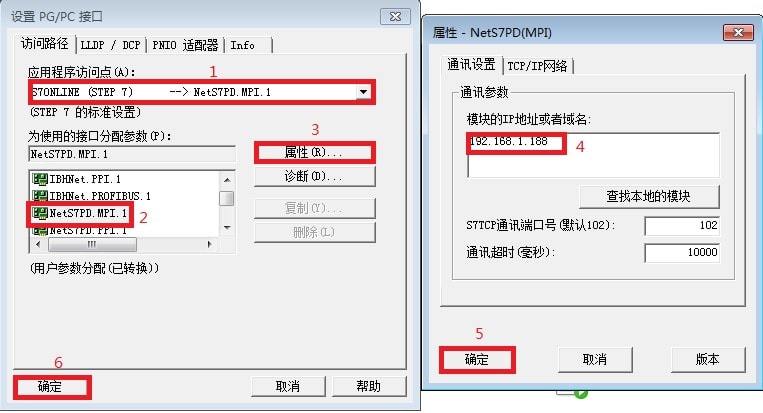

打开控制面板中的【设置PG/PC接口】，【应用程序访问点】选择S7ONLINE(STEP7)指向编程驱动，点击【属性】按钮，在弹出的对话框中输入数据采集网关的IP地址，点击【确定】按钮。
2.2、SETP7编程设

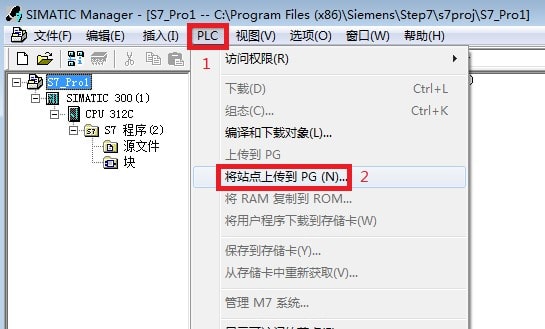

打开西门子编程软件Step7，新建项目，选择菜单栏的【PLC】--【将站点上传到PG..】；

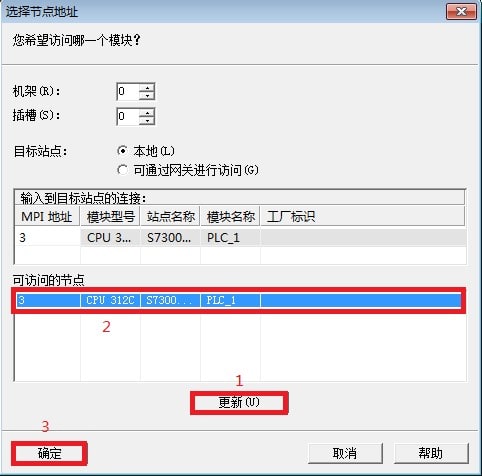

点击【确认】按钮。在弹出的对话框中，点击【view】按钮，可以搜索到在线的PLC设备，选中设备后，点击【确定】按钮，即可上载PLC程序。
2.3、TIA Portal博图编程

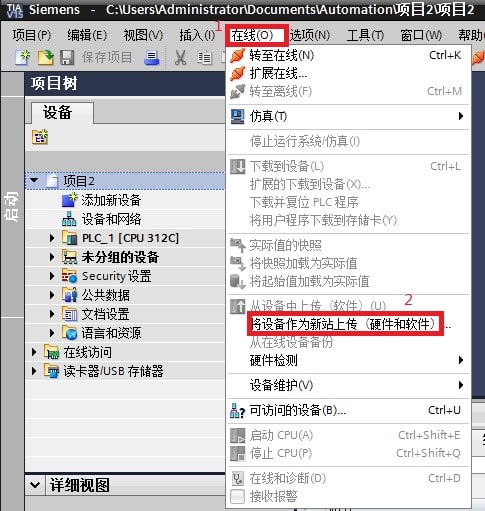

打开博途软件，新建项目，点击菜单栏的【在线】--【将设备作为新站上传(硬件和软件)】；

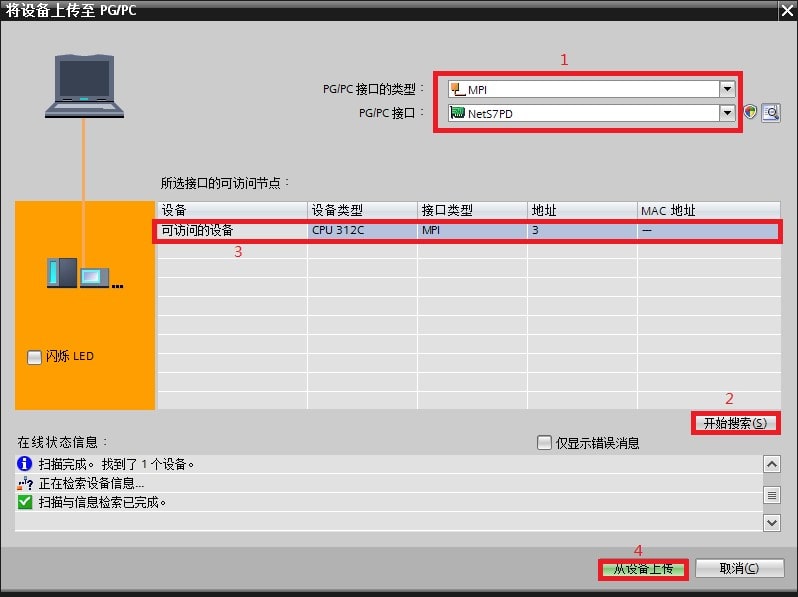

在弹出的对话框中，【PG/PC接口的类型】选择MPI；【PG/PC接口】选择编程驱动；点击【开始搜索】按钮，即可搜索出在线的PLC设备，选中设备，点击【从设备上传】按钮，即可上载PLC程序；

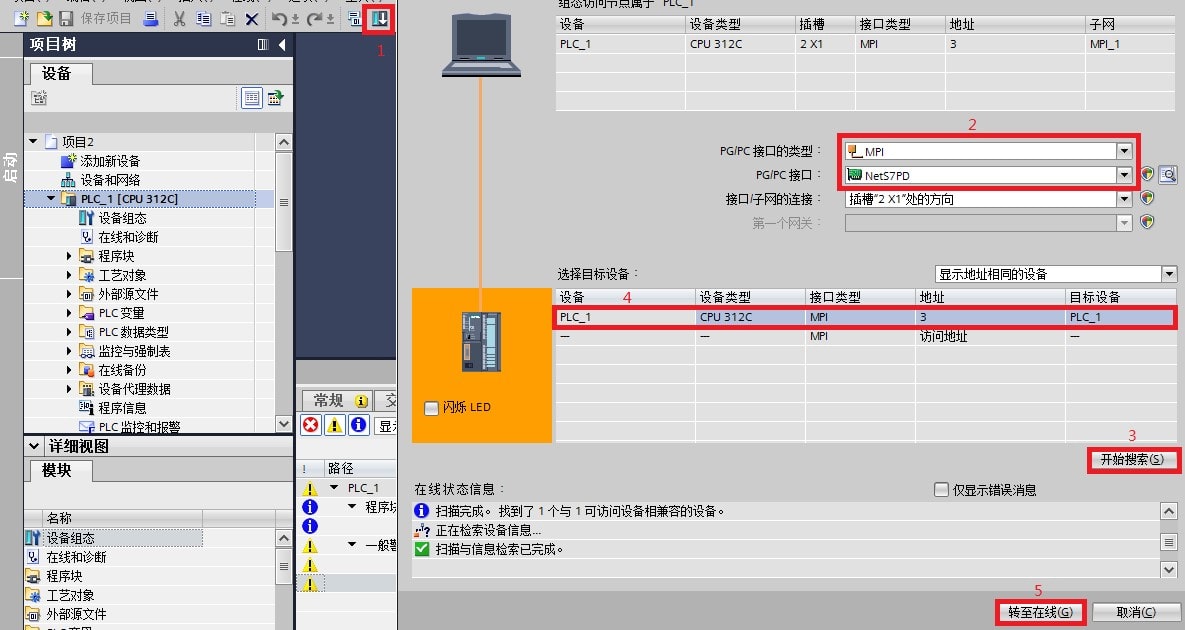

点击菜单栏的下载按钮，在弹出的对话框中，【PG/PC接口的类型】选择MPI；【PG/PC接口】选择编程驱动；点击【开始搜索】按钮，即可搜索出在线的PLC设备，选中设备，点击【转至在线】按钮，即可下载PLC程序。
用户使用标准组态软件可以通过西门子的S7TCP协议（以下均以此协议驱动为例）或者MODBUS TCP协议采集设备数据。
3.1、KEPServerEX通讯

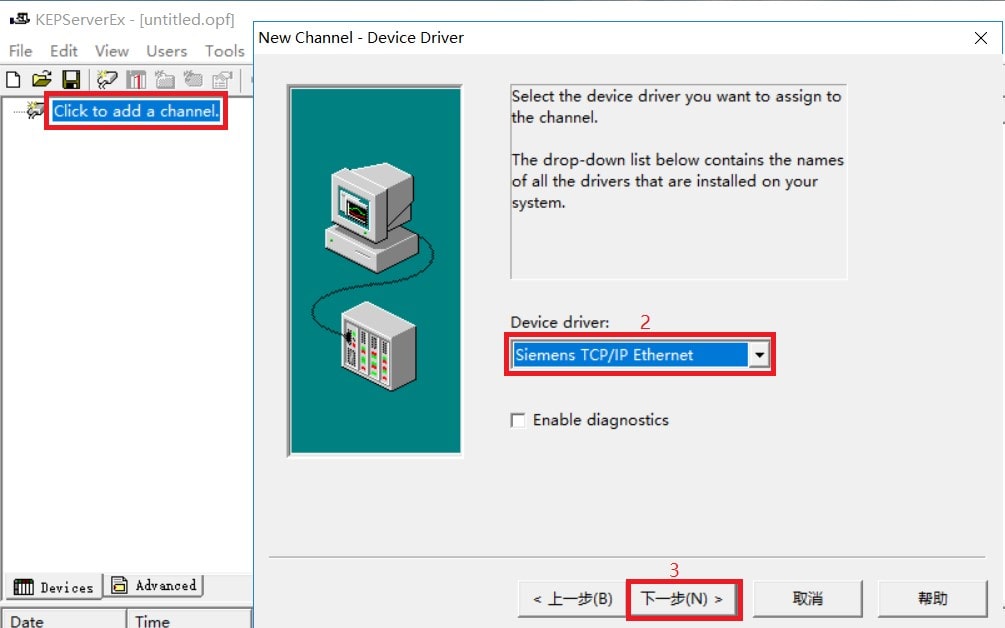

新建channel，选择Siemens TCP/IP Ethernet驱动，点击【下一步】按钮，其它参数默认直至channel建立完成；

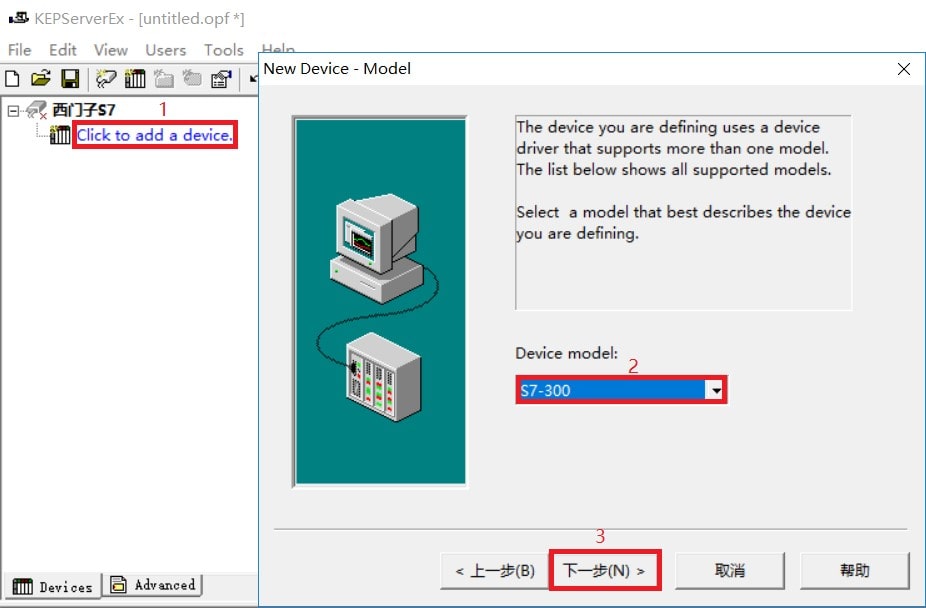

新建device，在【Device model】处选择S7-300，点击【下一步】按钮；

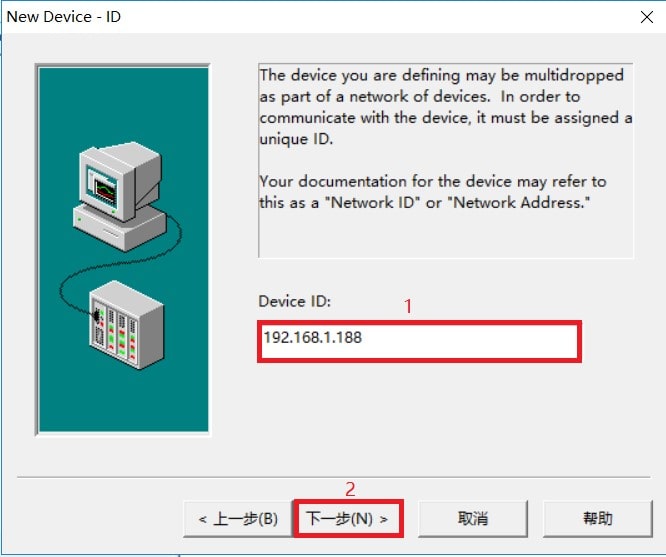

在【Device ID】处输入数据采集网关的IP地址，默认为192.168.1.188，点击【下一步】按钮；
以下步骤默认即可，直至完成。
3.2、组态王（KingView）通讯

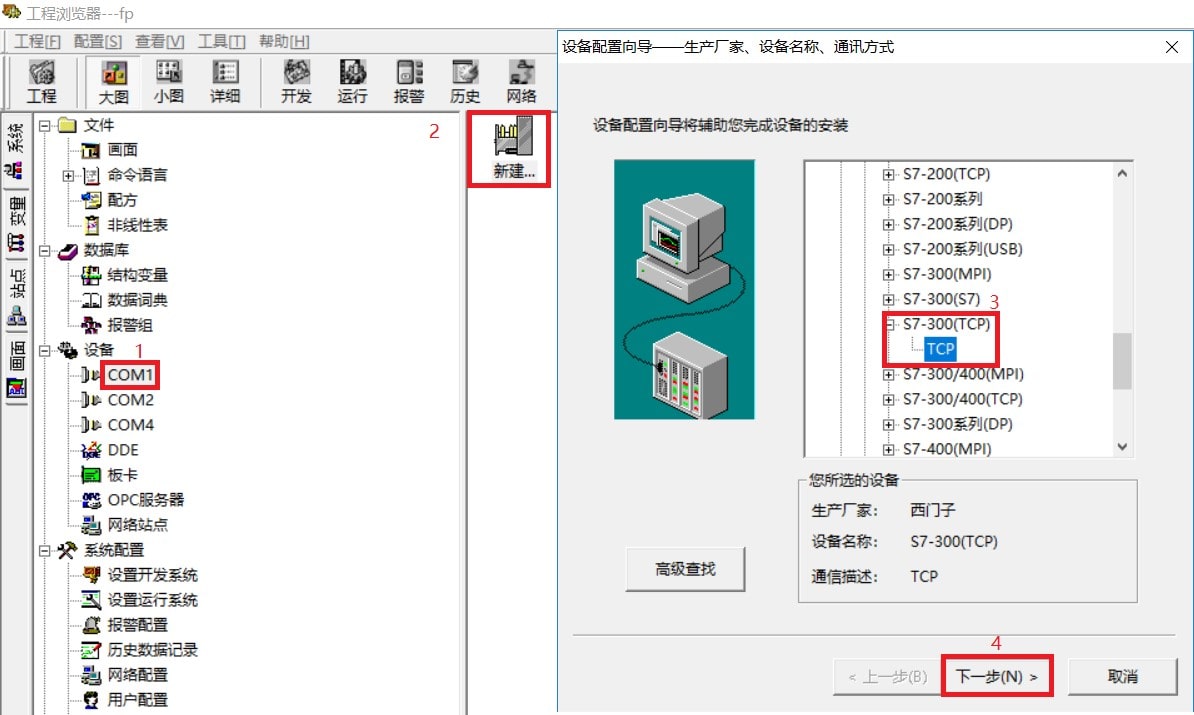

新建设备，选择【S7-300(TCP)】--【TCP】，点击【下一步】按钮；

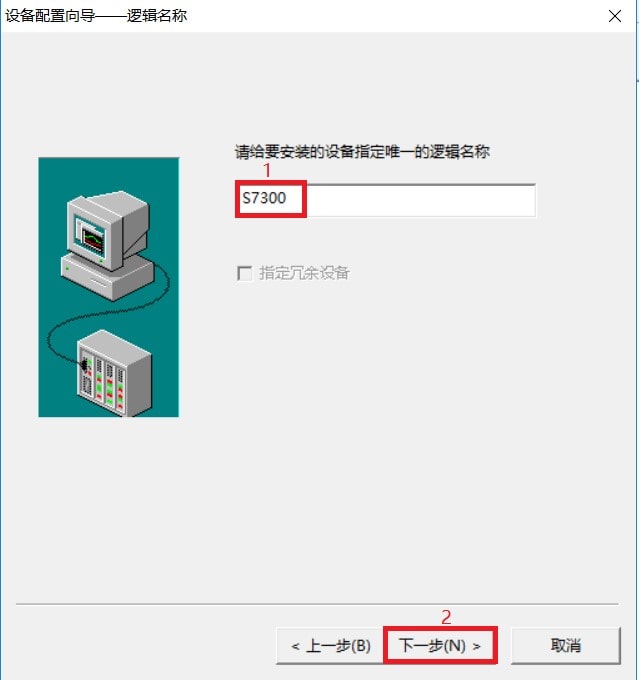

任意设定一个设备名称，点击【下一步】按钮；

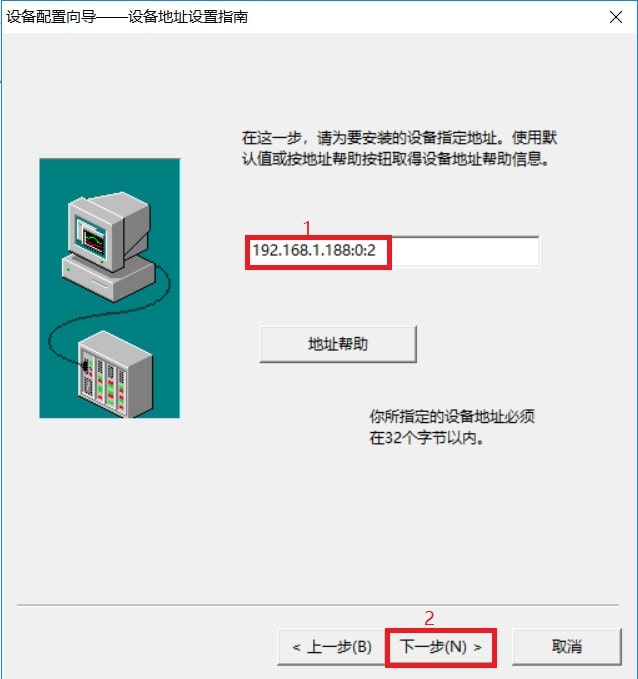

输入数据采集网关的地址，格式为【IP地址：CPU机架号：CPU槽号】，默认为192.168.1.188:0：2，点击【下一步】按钮；
以下步骤默认即可，直至完成。
3.3、力控（ForceControl）通讯

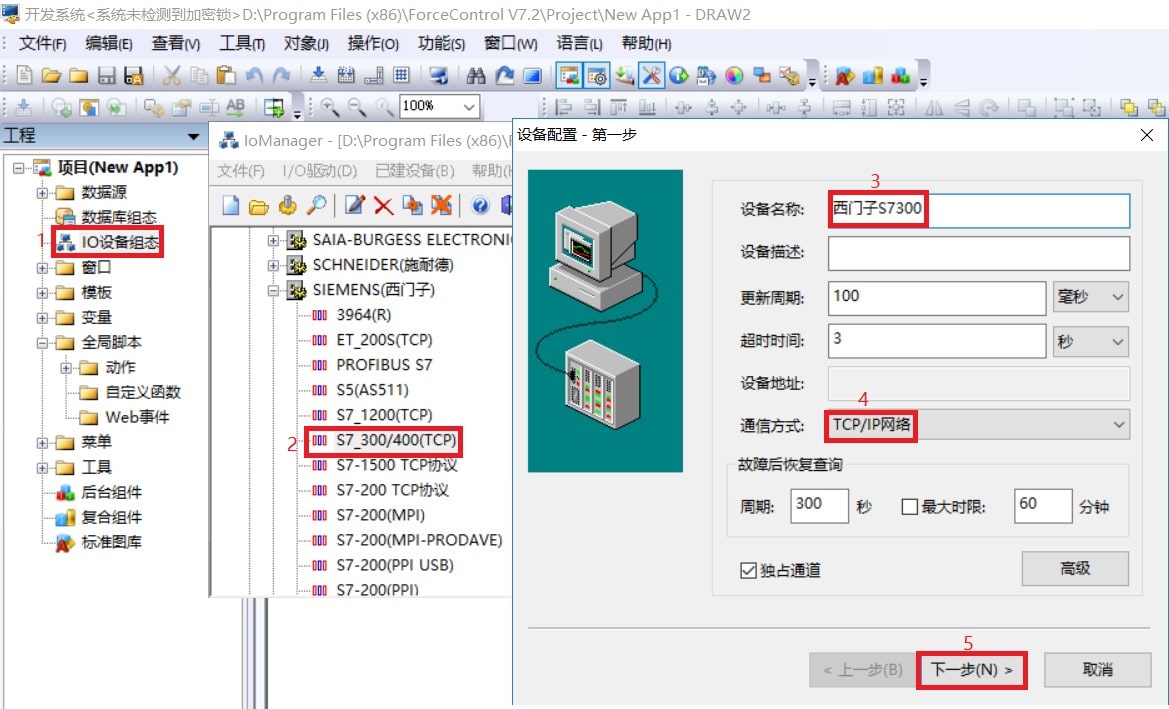

新建IO设备，这里选择S7-300/400(TCP)协议驱动，在设备配置中的【通讯方式】选择TCP/IP网络，点击【下一步】按钮；

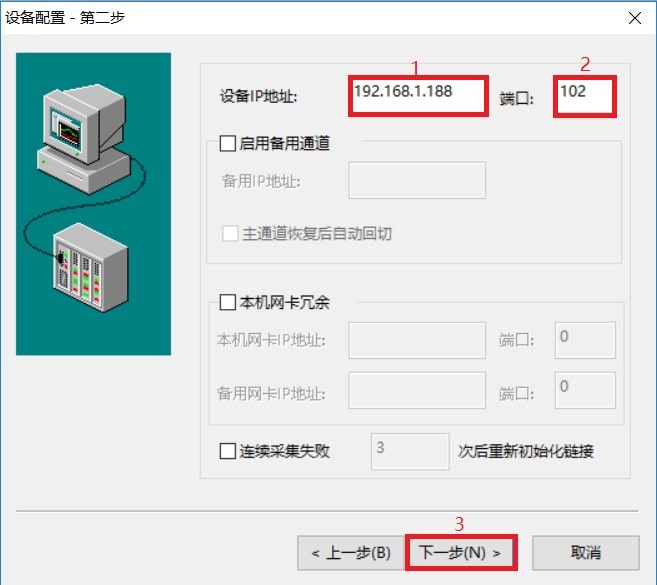

在【设备IP地址】处输入数据采集网关的IP地址，在【端口】处输入数据采集网关的端口号，默认为102，点击【下一步】按钮；
以下步骤默认即可，直至完成。
3.4、杰控（FameView）通讯

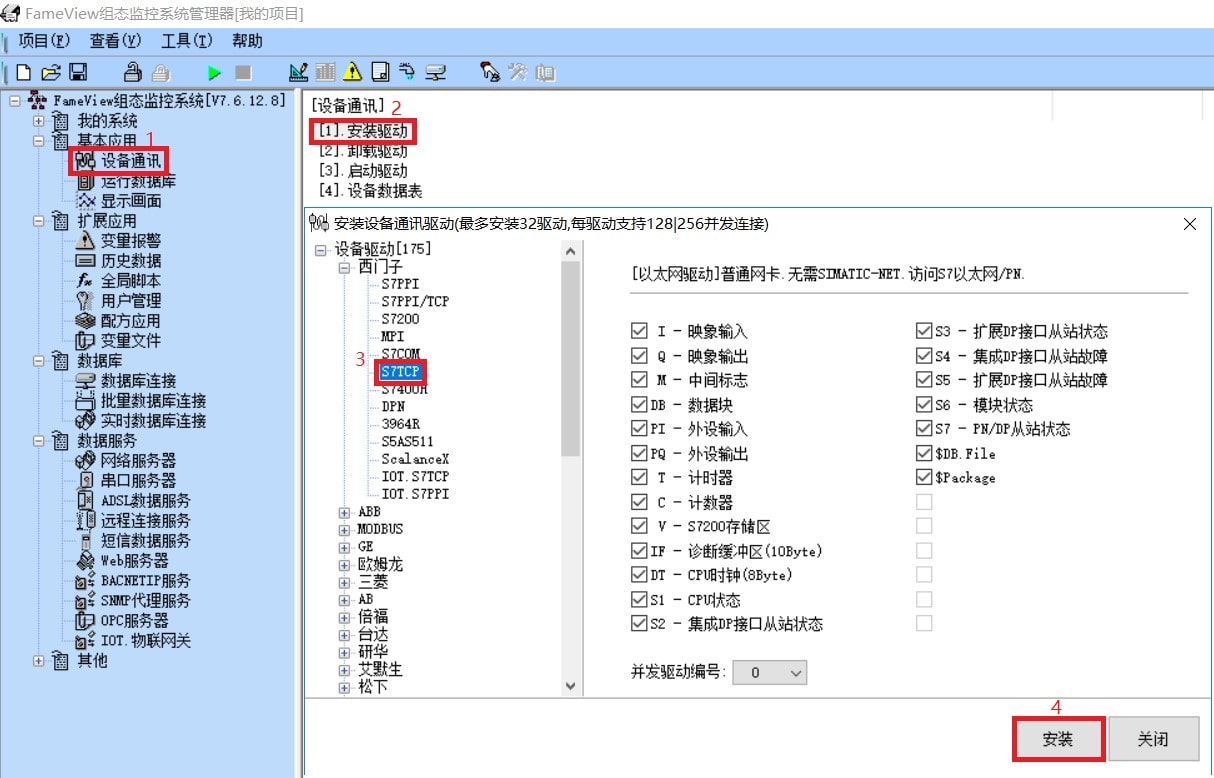

选择【设备通讯】下的【安装驱动】，这里选择S7TCP驱动，然后点击【安装】按钮；

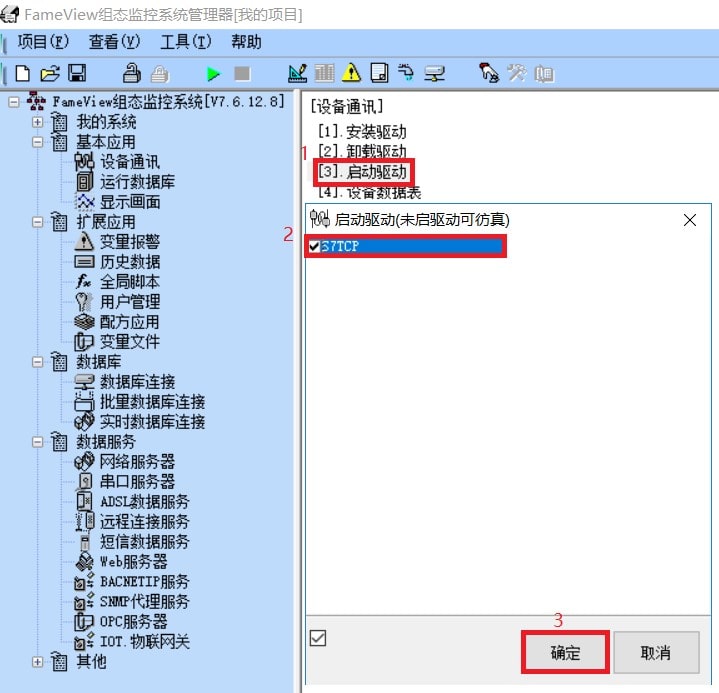

选择需要启动的驱动后，点击【确定】按钮；

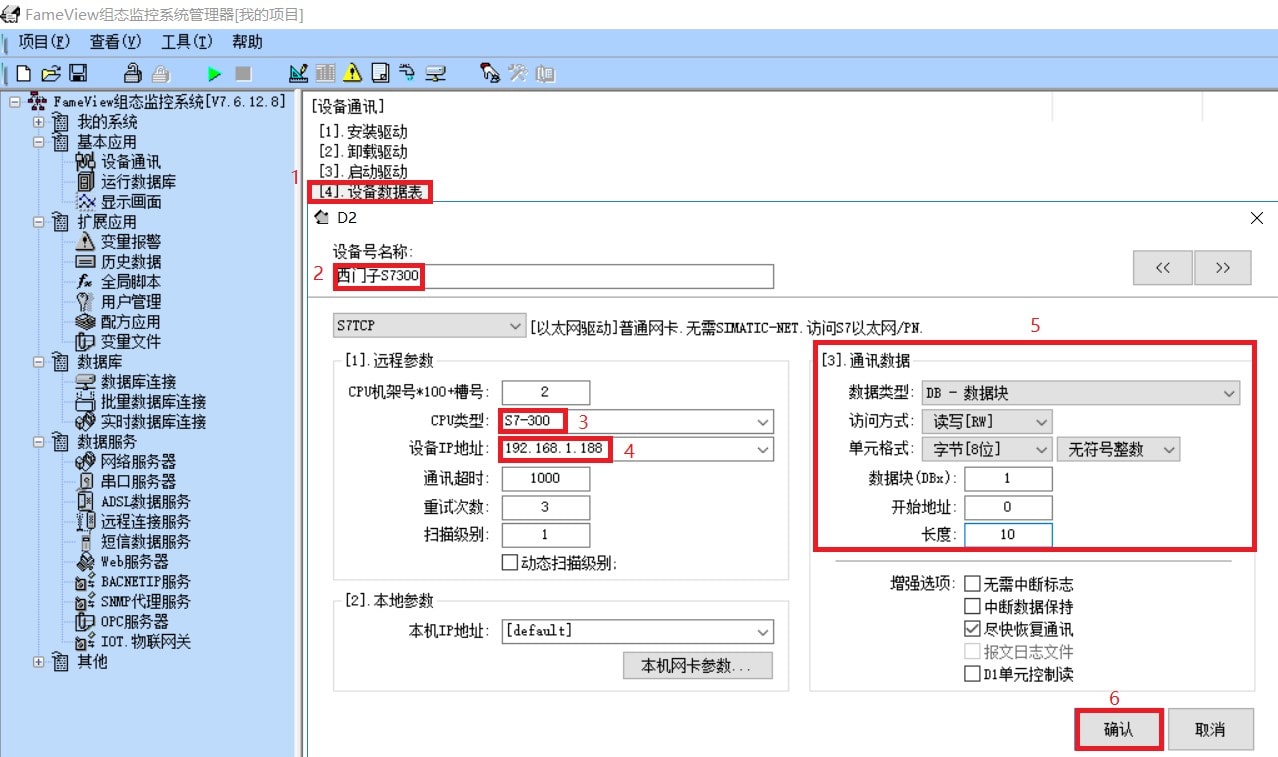

新建【设备数据表】，在【CPU类型】处选择S7-300，在【设备IP地址】处输入数据采集网关的IP地址，然后设置好通讯数据后，点击【确认】按钮。
3.4、WINCC通讯

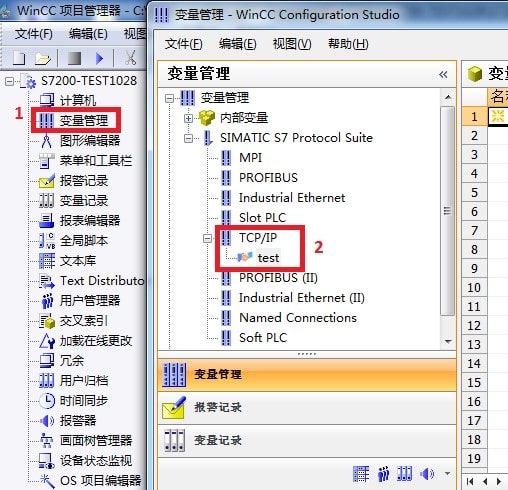

新建工程，双击【变量管理】，在【TCP/IP】驱动协议下新建连接，并为连接取名，例如：test；

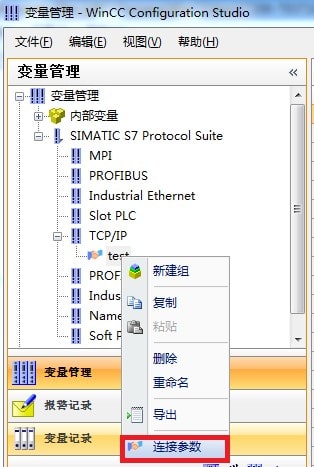

右击刚新建的连接【test】，点击【连接参数】按钮；

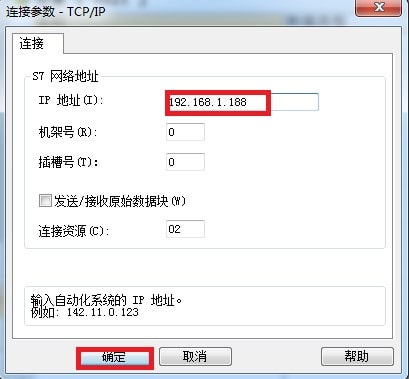

在弹出的对话框中，【IP地址】处输入数据采集网关的IP地址，点击【确定】按钮；

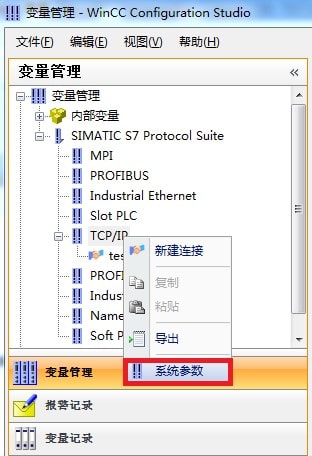

右击【TCP/IP】，点击【系统参数】；

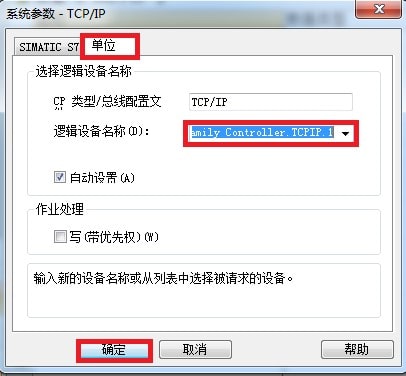

在弹出的对话框中，选择【单位】选项页，【逻辑设备名称】选择计算机的网卡（后缀为TCPIP，不要选带Auto的网卡），点击【确定】按钮。
4.1、PLC内部寄存器地址与MODBUS地址对应表
Modbus地址表
▼
| Modbus地址 | PLC内部寄存器地址 | 数据类型 | 计算公式 | MODBUS功能号 | 指令数 |
| 000001~ | Q0.0~ | 位 | Qm.n = 000001 + m*8 + n ① | FC1（读线圈） | S7-200：119 |
| S7-300：784 | |||||
| 050001~ | M0.0~ | Mm.n = 050001 + m*8 + n | FC5（写线圈） | FC5：1 | |
| 100001~ | I0.0~ | Im.n = 100001 + m*8 + n | FC2（读输入） | S7-200：119 | |
| S7-300：784 | |||||
| 400001~ | DBx.DBW0~ | 字 | DB1.DBWm = 400001 + m/2，m为偶数 ② | FC3（读乘法寄存器） | FC3：111 |
| FC16（写乘法寄存器） | FC16：111 | ||||
| 450001~ | MW0~ | MWm= 450001 + m/2，m为偶数 | FC6（写单一乘法寄存器） | FC6：1 |
注释说明：
①：如Q1.5,其对应的modbus地址为：Q1.5=000001+8*1+5=000014;
②：如DB1.DBW100,其对应的modbus地址为：DB1.DBW100=400001+100/2=400051;

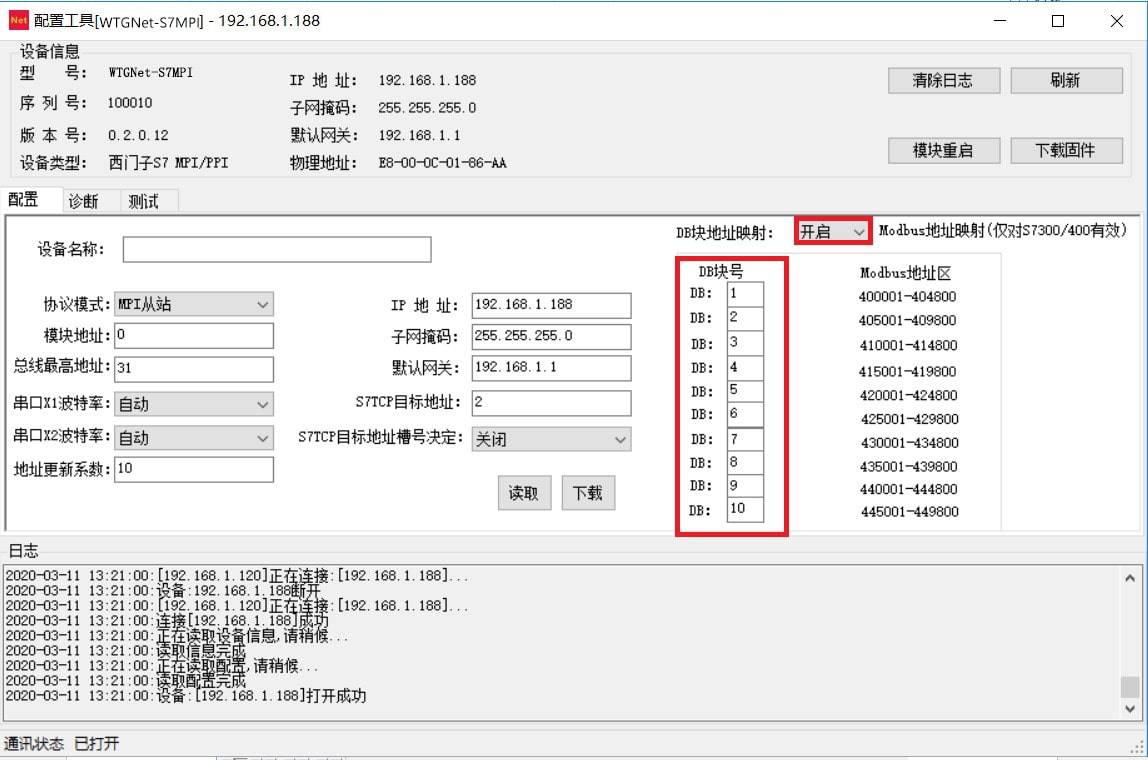

默认情况下：modbus地址区的400001-450000对应西门子300PLC的DB1数据块，这里也可以自由指定对应多个DB数据块，通过WTGLink 工具修改：
将【DB块地址映射】开启，并指定DB块号与modbus地址区的对应关系；
如DB2.DBW100,其对应的modbus地址为：DB2.DBW100=405001+100/2=405051;
4.2、ModScan32测试

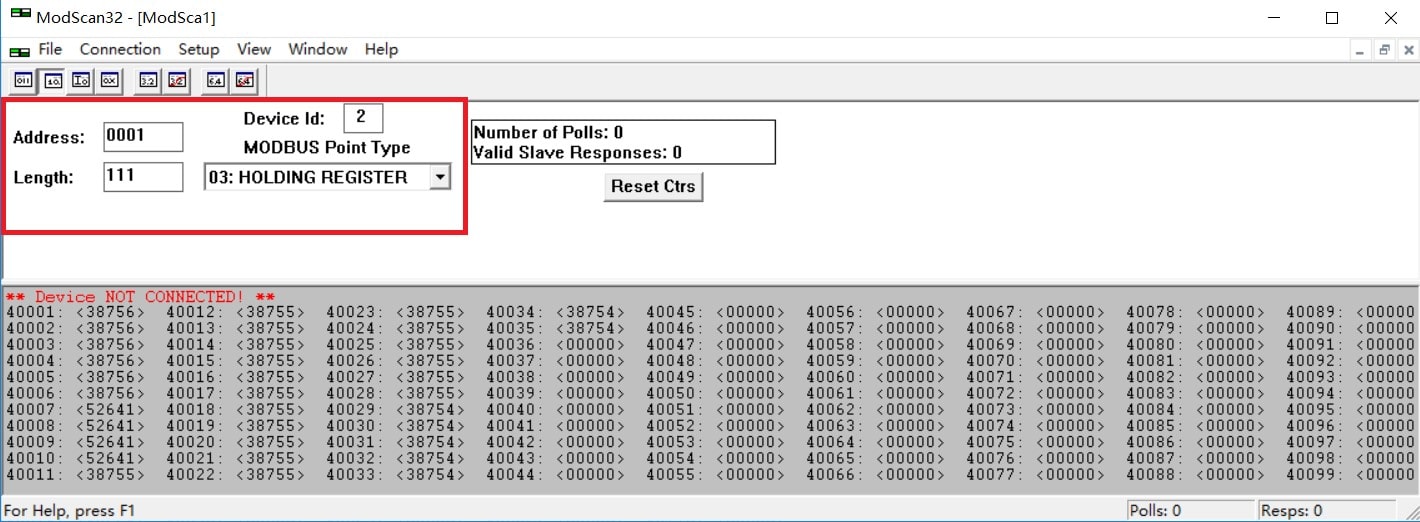

打开软件，设置需要测试的数据，例如：读取400001开始的111个字，设置如下：

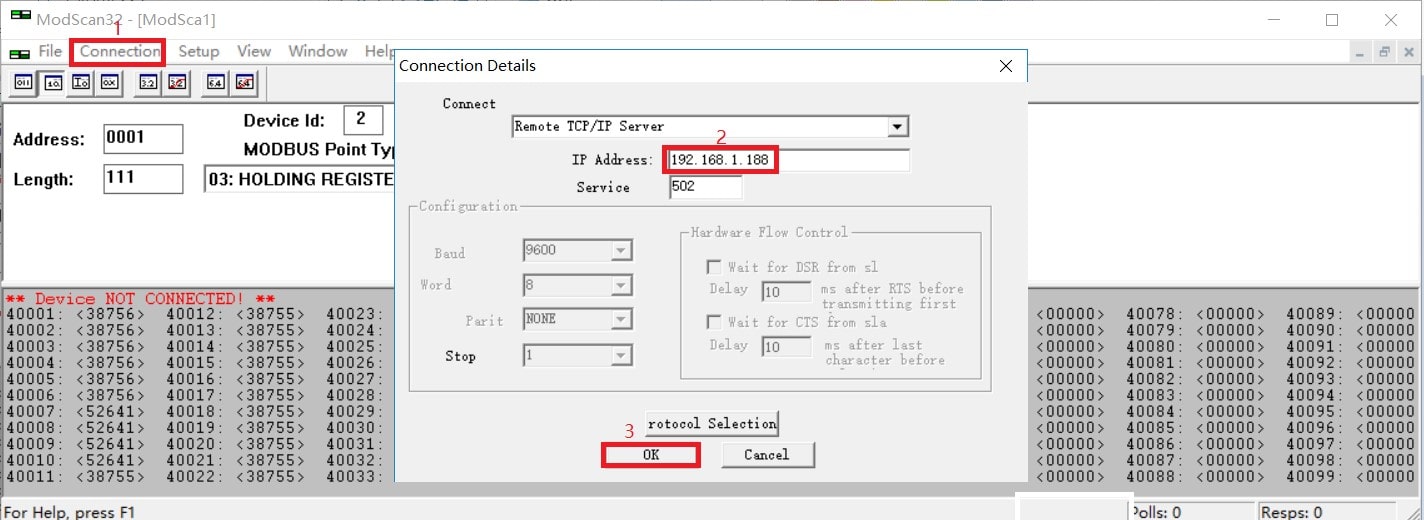

选择菜单栏【Connection】--Connect，在对话框中的【IP Address】处输入数据采集网关的IP地址，点击【OK】按钮；

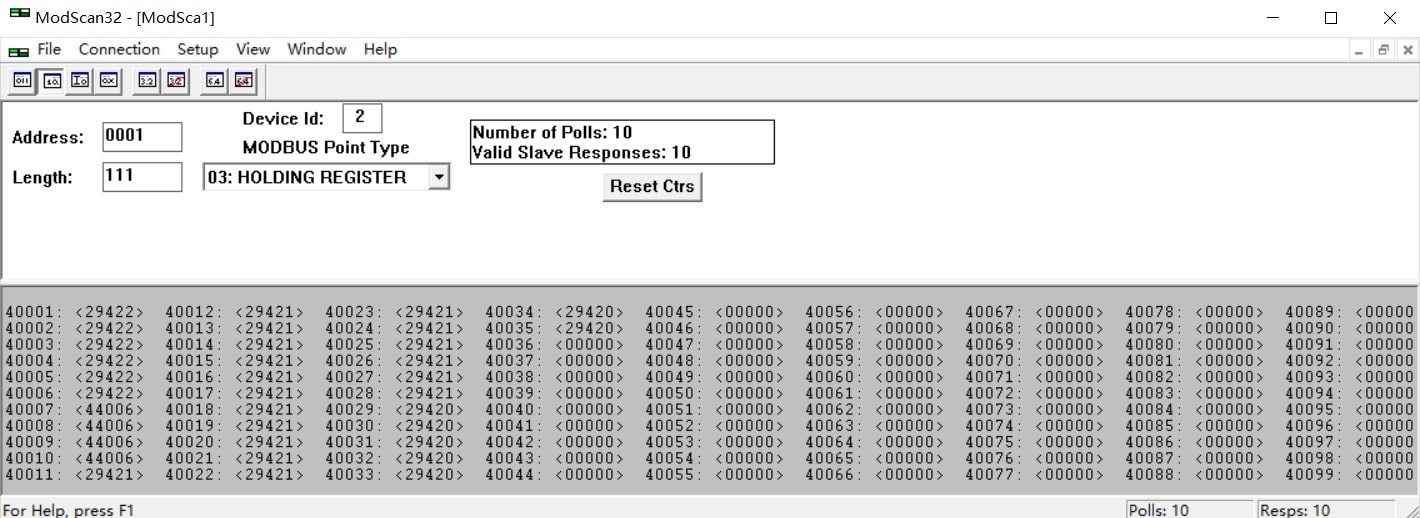

测试正常的画面如下：
